Bohrung durch einen Berg in den italienischen Alpen

Das Ziel dieses HDD-Projekts war es, eine Gasleitung durch den Berg zu verlegen, wobei die Leitung parallel zu einem mehr als 900 Meter langen Tunnel verläuft. Diese neue Leitung wird Teil eines bestehenden Erdgasnetzes sein. Sie wird als Umgehung für eine bestehende Trasse dienen, die um den Berg herum verläuft. Der neu verlegte Abschnitt wird den Gastransport für die Zukunft sicherer und zuverlässiger machen.

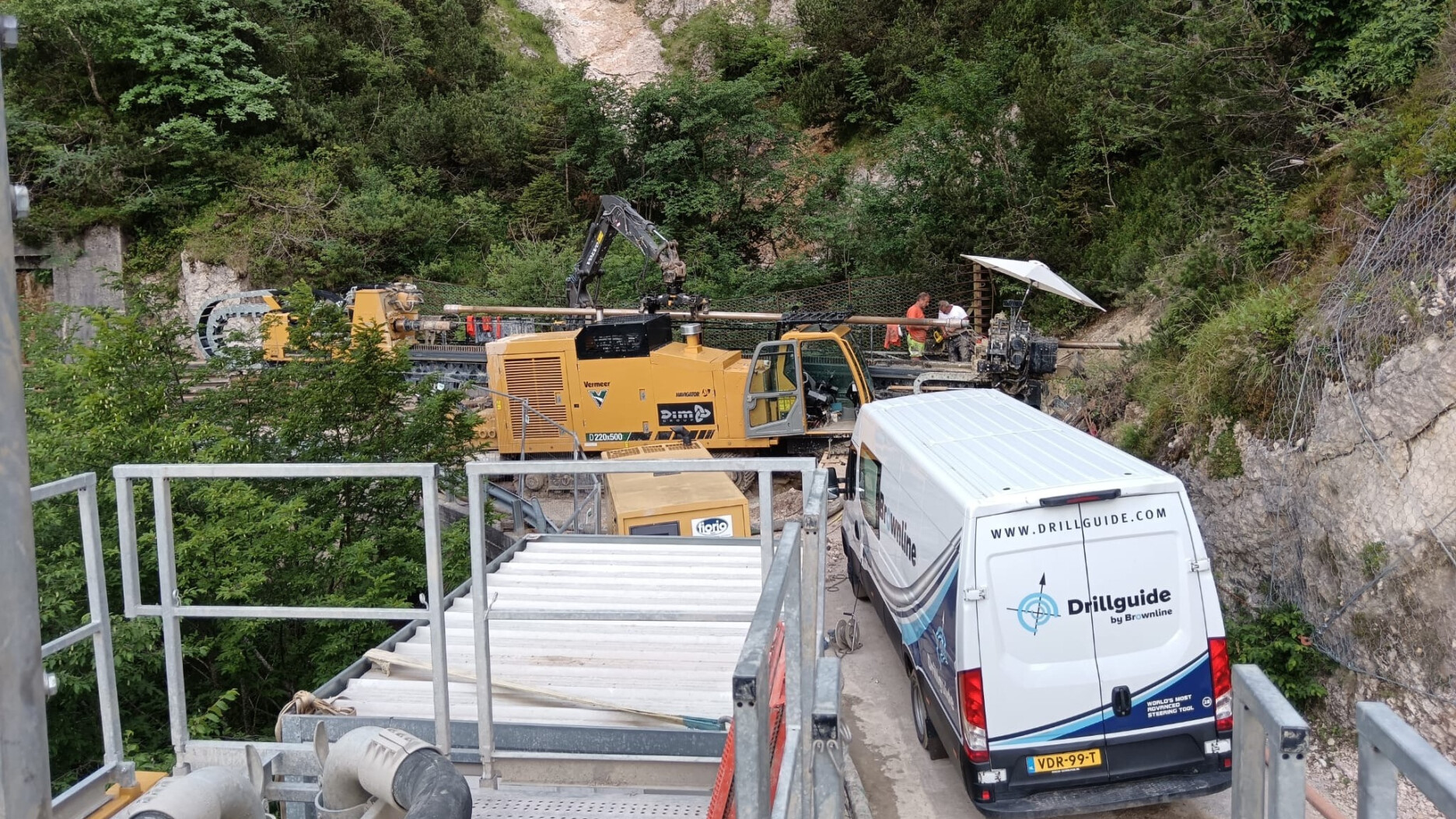

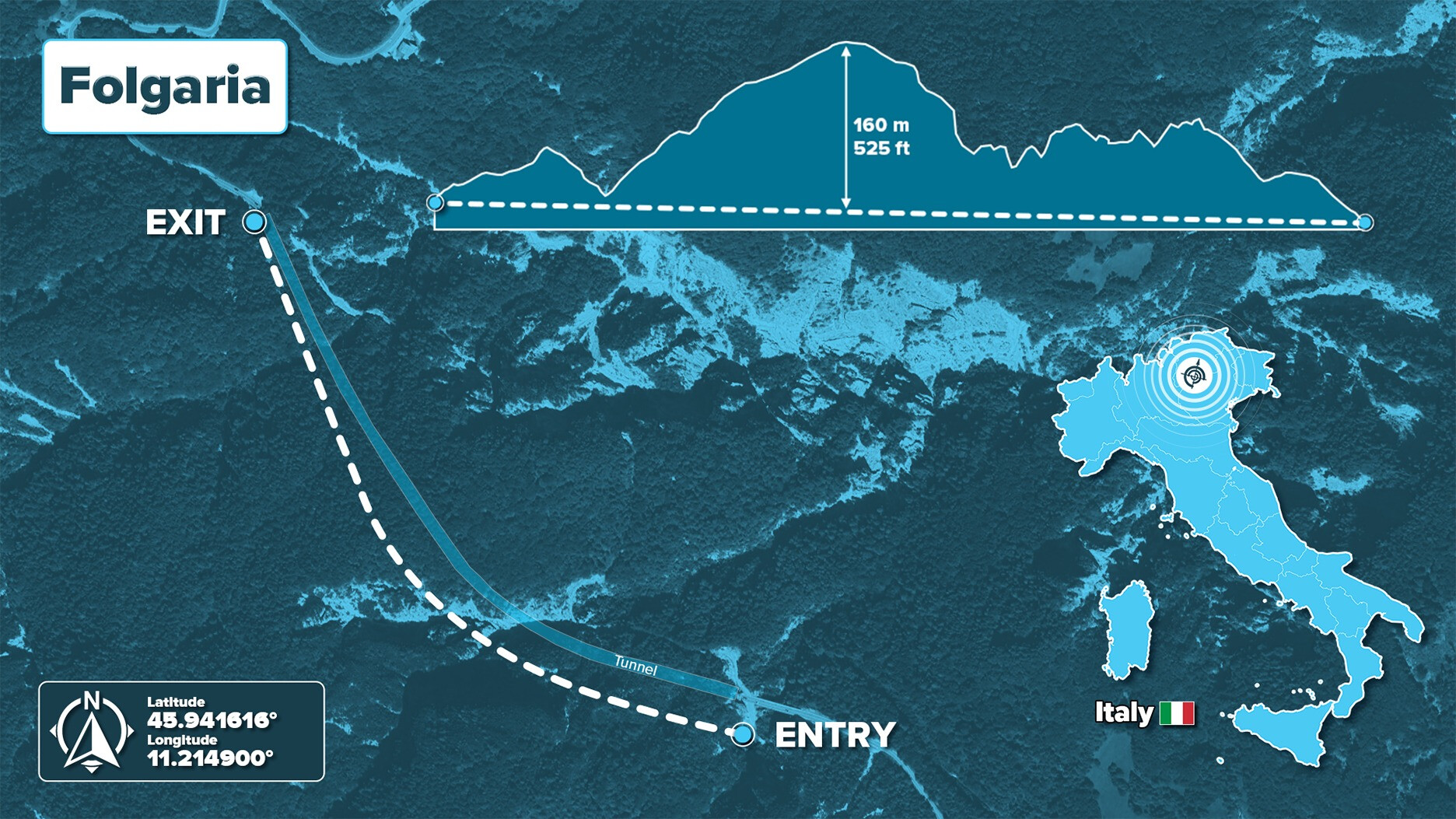

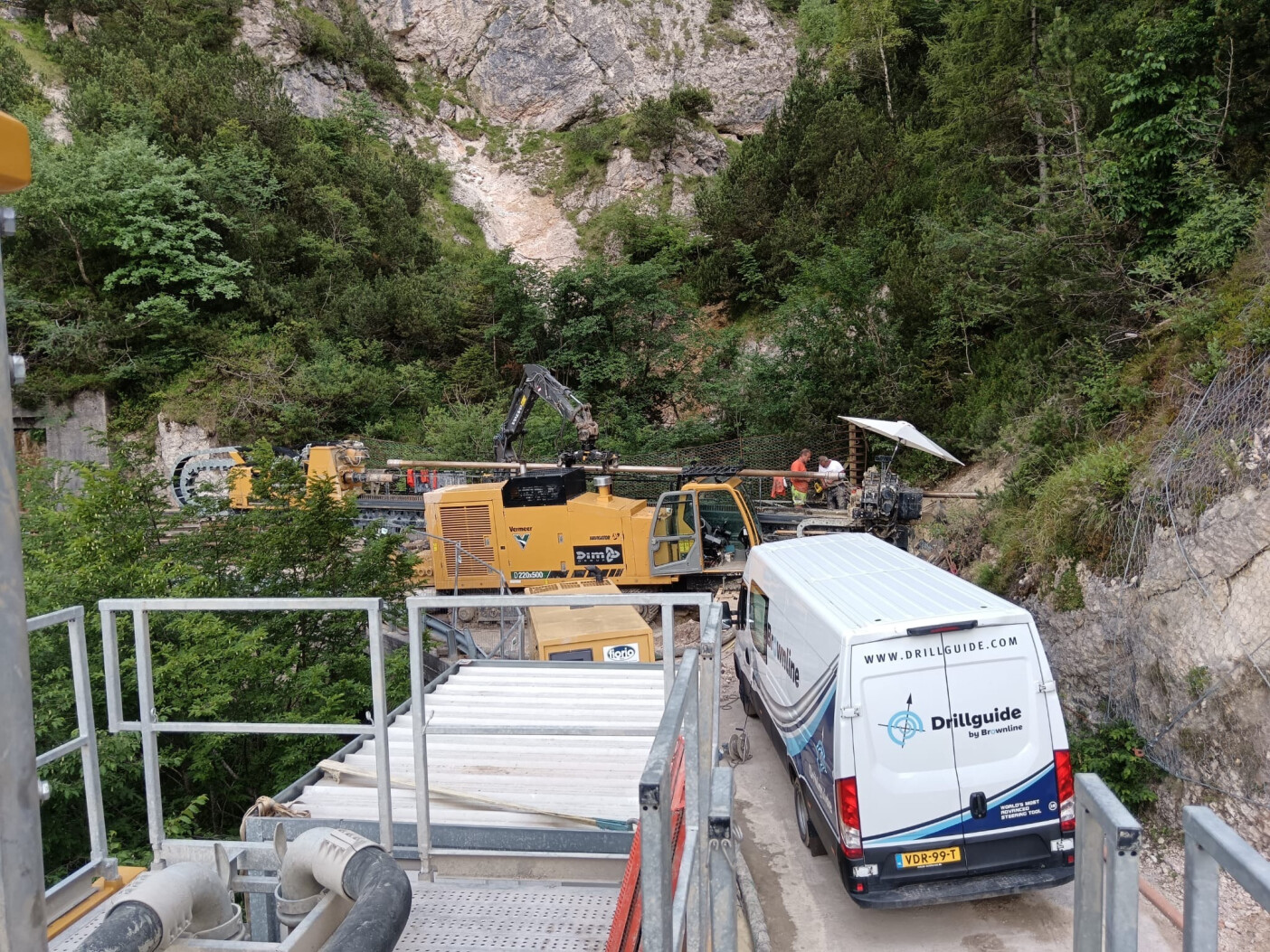

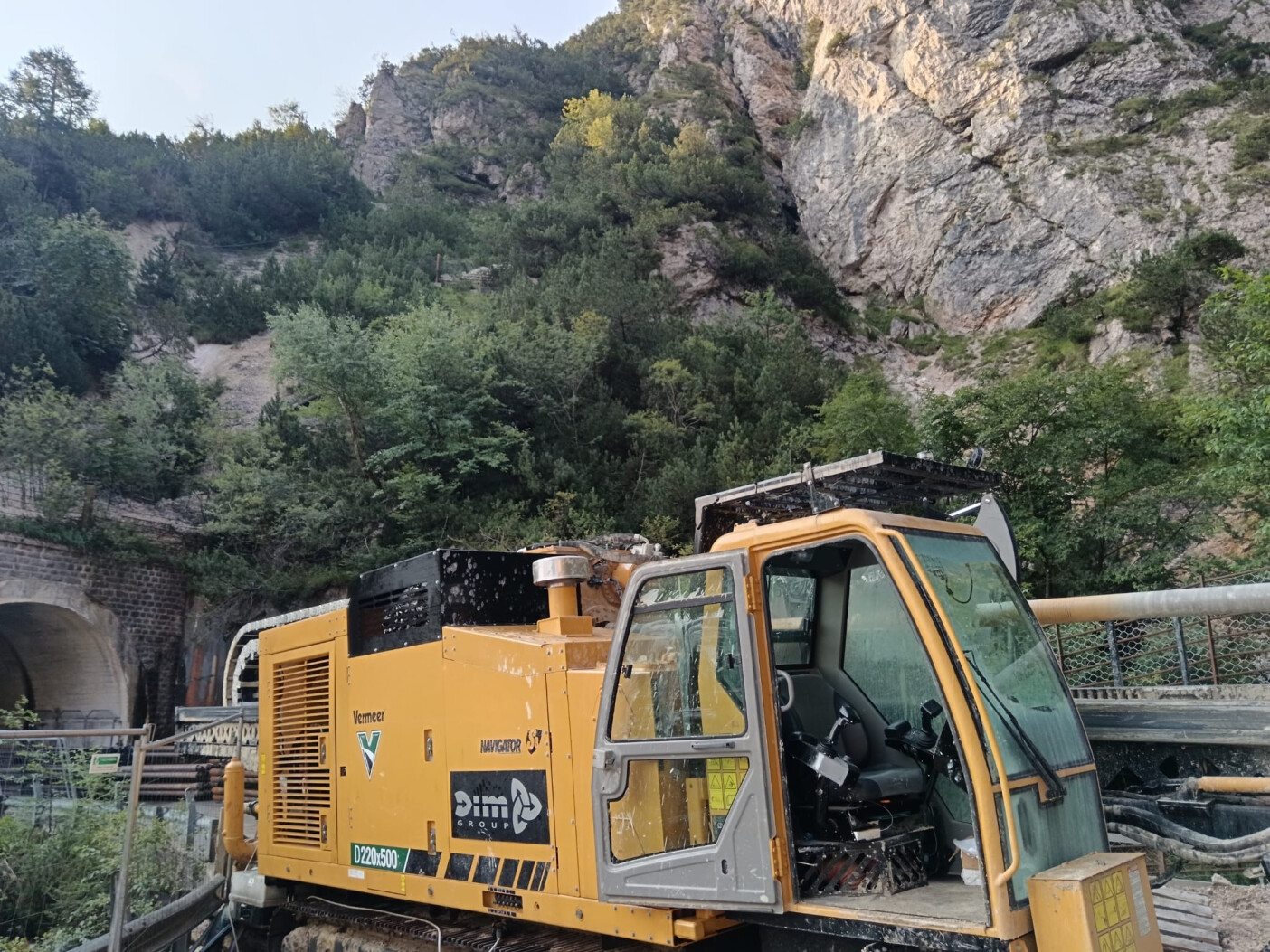

Der Auftragnehmer DIM Group führte die horizontale Richtbohrung für diese Bergdurchquerung durch. Es wurde eine Konstruktion für eine 951 m lange Bohrung neben dem Tunnel entworfen. Der Bohrpfad behielt einen konstanten Neigungswinkel von 1,2° bei und bildete eine große horizontale Kurve von 53°, um der Kurve des Tunnels zu folgen.

Um diese Genauigkeit während der Pilotbohrung zu gewährleisten, hat Brownline die Bohrung mit dem Drillguide Gyro Steering Tool vermessen. In dem harten Felsboden hielten die Echtzeit-Gyromessungen und der Steuerungsservice von Brownline den Bohrkopf auf dem richtigen Kurs.

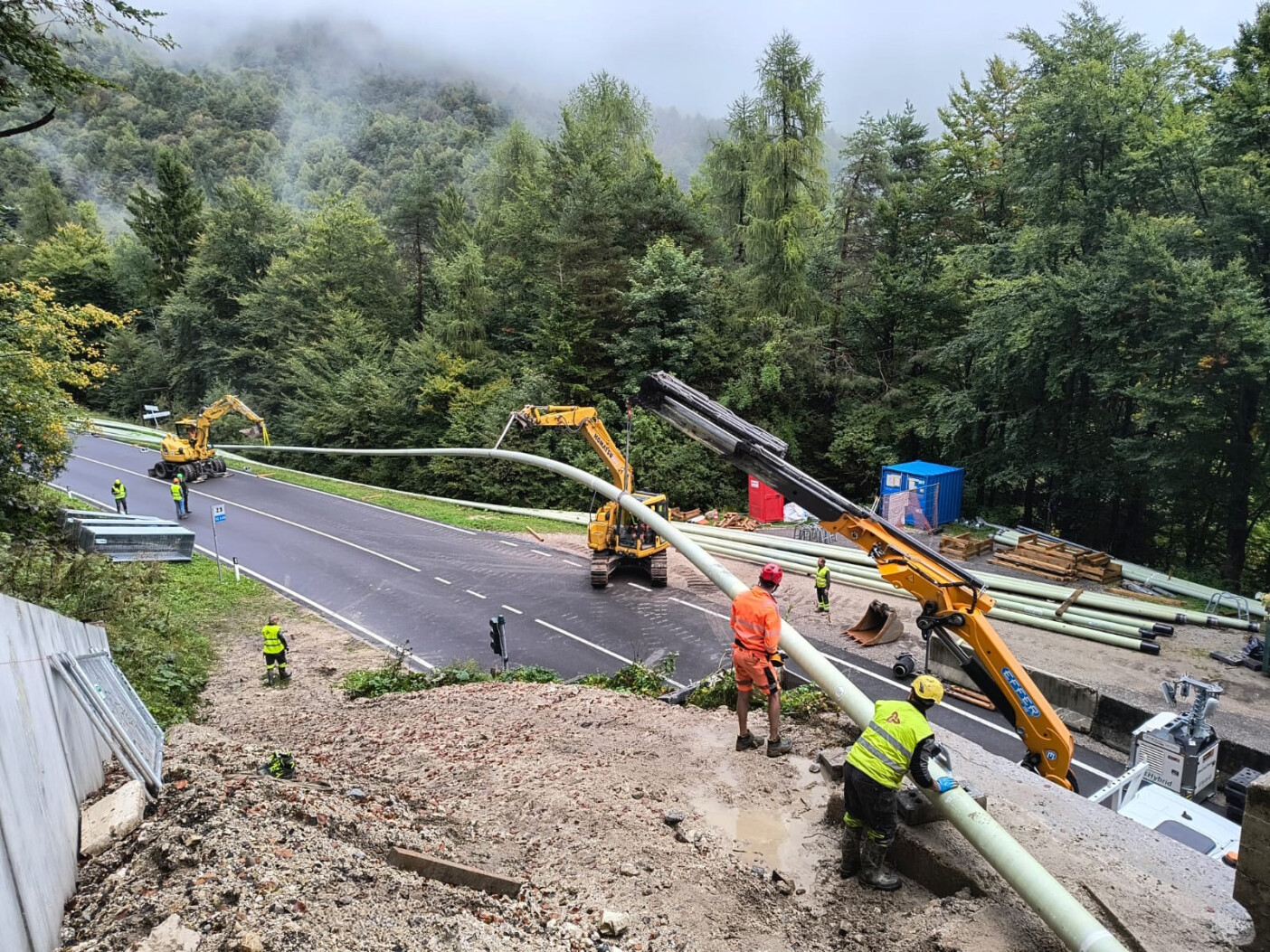

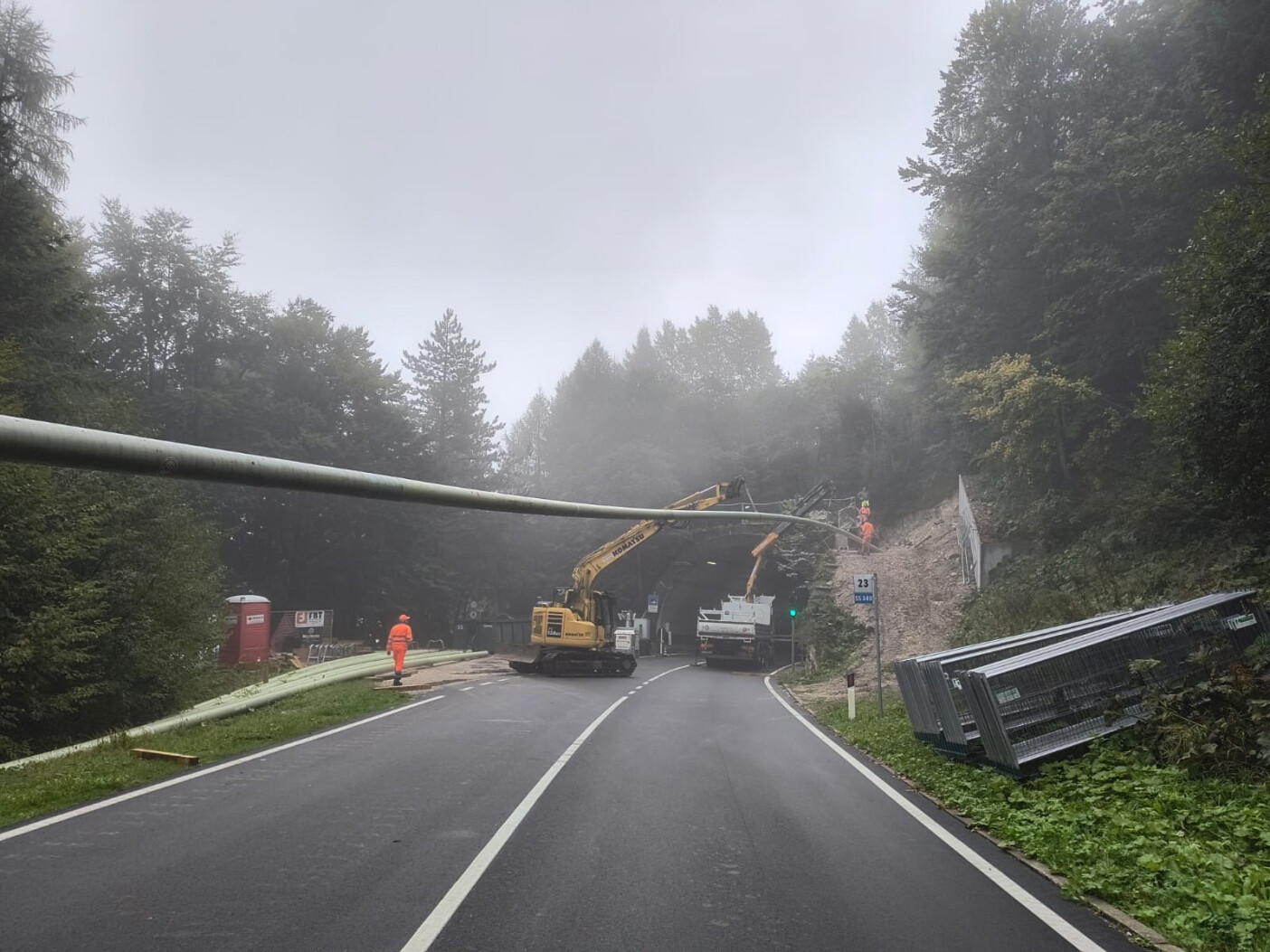

Die Vorbereitung einer Stahlrohrleitung für das Einziehen in einem bergigen Gebiet mit begrenztem Platzangebot kann eine große Herausforderung darstellen. Ein präziser Austritt auf der anderen Seite des Berges war erforderlich, um Probleme beim Einziehen des Rohrs zu minimieren. Sowohl der Austrittspunkt als auch die Austrittsrichtung mussten genau wie geplant sein.

Wo es das schwer zugängliche Gelände zuließ, setzten wir unsere kompakten GPS track-Geräte ein, um die Position des Bohrkopfes zusätzlich zu überprüfen. Die hochpräzisen Messungen des Drillguide Gyro Steering Tools in Kombination mit der unabhängigen Überprüfung durch GPS track ermöglichten einen sehr genauen Punch-Out im Fels, wie geplant 7 Meter von der Tunnelwand entfernt.

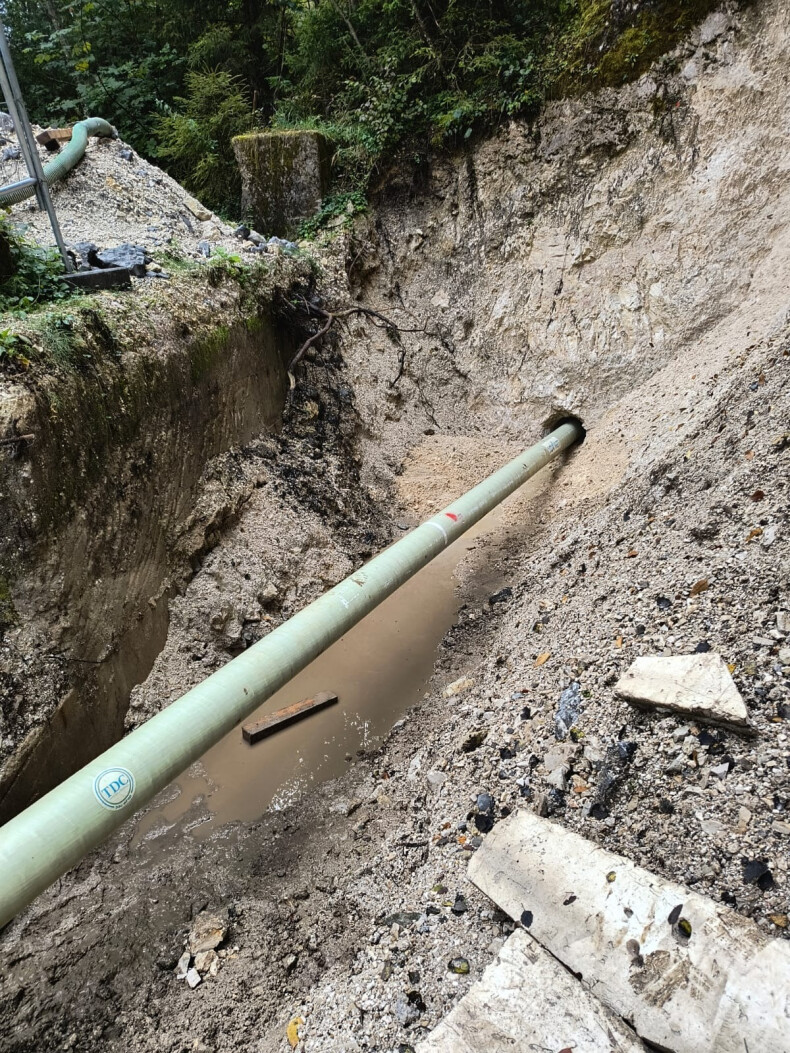

Nach der erfolgreichen Pilotbohrung verlief das Einziehen reibungslos und die neue Gasleitung wurde sicher und effizient verlegt.
