Drillguide Gyro Steering Tool. Das fortschrittlichste Steuerungstool der Welt in der HDD-Industrie.
Horizontalbohrungen (Horizontal Directional Drilling, HDD) sind eine fortschrittliche grabenlose Methode zur Installation von unterirdischen Versorgungsleitungen unter Hindernissen wie städtischen Infrastrukturen, Naturschutzgebieten, Flüssen und Eisenbahnen. Diese Technik ermöglicht präzises unterirdisches Bohren bei gleichzeitiger Minimierung der Umweltauswirkungen und Vermeidung von Störungen der Oberflächenstrukturen.
Vor über 20 Jahren führte Brownline das Drillguide Gyro Steering Tool (GST) ein, einen Durchbruch in der HDD-Navigation. Seitdem wird das hochmoderne Drillguide GST in all unseren Projekten weltweit eingesetzt.
Die höchste Genauigkeit überall
Das Drillguide GST hat eine branchenführende Genauigkeit von 0,04° in Azimut- und 0,01° in Neigungsmessungen, unter allen Bedingungen. Dies begrenzt die Abweichung auf maximal 0,7 Meter pro 1000 gebohrte Meter.
Das Steuerungstool misst die Position des Bohrkopfes in Echtzeit (measurement-while-drilling). Diese Daten werden mit der gebohrten Länge kombiniert, um die Verschiebung mit unseren proprietären Algorithmen zu berechnen. Durch die Echtzeitmessung ermöglicht das Drillguide GST eine präzise Steuerung des Bohrkopfes entlang des beabsichtigten Bohrpfades, um eine gleichmäßig gebohrte Linie gemäß dem angegebenen Radius zu schaffen.
Nicht von Interferenzen betroffen
Das Drillguide GST arbeitet einwandfrei, ohne von magnetischen Interferenzen beeinflusst zu werden, was eine präzise Kontrolle unter allen Bedingungen gewährleistet. Das System eliminiert die Notwendigkeit von Oberflächenspulen, sodass Bohrarbeiten in der Nähe von Objekten wie Straßen, Eisenbahnen und Pipelines durchgeführt werden können.
Genauigkeit immer im Fokus

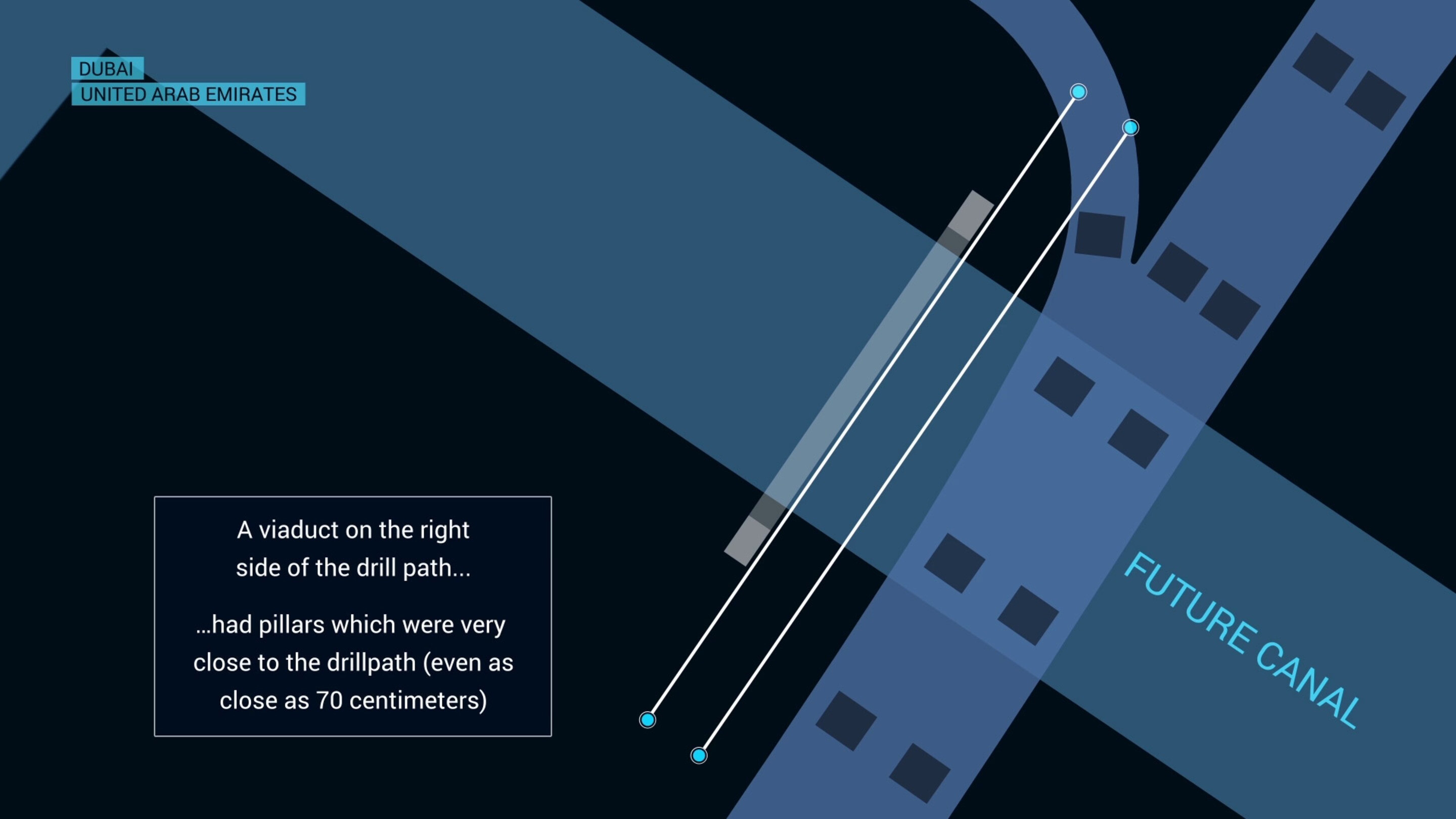

Mit unserem Drillguide Gyro Steering Tool werden Bohrarbeiten mit höchster Präzision ausgeführt. Sehen Sie sich das Video eines Bohrprojekts mit unserem Drillguide GST in Dubai an.
Minimale Vorbereitungszeit
Innerhalb einer Stunde nach der Ankunft an der Bohrstelle ist unser Tool bereit, den Richtbohrprozess zu starten.
Unser System wurde so entwickelt, dass keine Magnetfelder zur Positionsbestimmung benötigt werden. Der große Vorteil dieses einfachen Setups ist, dass es unseren Kunden Vorbereitungszeit, Forschung und damit Kosten spart.
Pressure-While-Drilling reduziert Blowouts
Das Drillguide Gyro Steering Tool wird standardmäßig mit unseren Pressure-While-Drilling (PWD)-Sensoren geliefert. Diese Sensoren messen sowohl den Schlammdruck im Bohrloch als auch den Innendruck.
Sorgfältige Echtzeitüberwachung des Bohrlochdrucks verringert das Risiko von unbeabsichtigten Rückläufen (Blowouts), was besonders wichtig ist, wenn in ökologisch sensiblen Gebieten sowie in belebten städtischen Umgebungen gebohrt wird.
Brownline bietet Pressure-While-Drilling als zusätzlichen Service an. Möchten Sie mehr über PWD erfahren? Kontaktieren Sie unser Serviceteam.
Häufig gestellte Fragen
Wie genau ist das Drillguide Gyro Steering Tool?
Spielt die Größe des Tunnels eine Rolle?
Leidet das Drillguide Gyro Steering Tool unter Interferenzen?
Ist es möglich, in härteren Boden wie Felsen zu bohren?
Ist das Drillguide Gyro Steering Tool käuflich zu erwerben?
Wie genau ist das Drillguide Gyro Steering Tool?
Die Genauigkeit des Drillguide Gyro Steering Tools ist außergewöhnlich hoch. Bei Azimutmessungen erreicht das Tool eine Präzision von 0,04°, was etwa 0,7 Meter pro 1.000 Meter Bohrung entspricht. Bei Neigungsmessungen bietet es eine Genauigkeit von 0,01°, was ungefähr 0,17 Meter pro 1.000 Meter Bohrung entspricht. Diese Genauigkeit macht das Drillguide Gyro Steering Tool ideal für komplexe horizontal directional drilling (HDD)-Projekte, bei denen Präzision entscheidend ist.
Spielt die Größe des Tunnels eine Rolle?
Die Größe des Tunnels spielt während der Pilotphase des Horizontalspülbohrens keine Rolle. Sobald die Pilotbohrung abgeschlossen ist, kann der Tunnel bei Bedarf auf einen größeren Durchmesser erweitert werden. Mit der Genauigkeit unseres Steuerungsdienstes wird eine reibungslose Bohrlinie geschaffen, die die Effizienz des Aufweitprozesses verbessert.
Leidet das Drillguide Gyro Steering Tool unter Interferenzen?
Das Drillguide Gyro Steering Tool wird nicht von äußeren Interferenzen beeinflusst. Im Gegensatz zu herkömmlichen Steuerungssystemen, die auf Magnetfeldern oder Oberflächensignalen basieren, verwendet die Drillguide GST gyroskopische Technologie, die es ihr ermöglicht, auch in Umgebungen mit potenziellen Signalstörungen, wie in der Nähe von Eisenbahnen, Straßen oder Pipelines, genau zu funktionieren.
Ist es möglich, in härteren Boden wie Felsen zu bohren?
Ja, es ist möglich, mit dem Drillguide Gyro Steering Tool in härtere Böden wie Felsen zu bohren, wenn ein Schlammmotor verwendet wird. Der Schlammmotor ermöglicht ein effizientes Bohren durch dichte und widerstandsfähige Bodenverhältnisse. Das Drillguide GST eignet sich sehr gut zur Überwachung von Schlammotorarbeiten, da es die genauesten Positionsdaten in Echtzeit liefert. Das Drillguide GST wurde unter extremen Bedingungen getestet und zur Überwachung von Tausenden erfolgreicher Schlammmotorbohrungen eingesetzt.
Ist das Drillguide Gyro Steering Tool käuflich zu erwerben?
Nein, das Drillguide Gyro Steering Tool ist nicht käuflich zu erwerben. Statt das Tool zu verkaufen, bietet Brownline eine komplette Servicelösung an. Unser erfahrenes Serviceteam steht Ihnen während Ihres Pilotbohrprojekts zur Verfügung und sorgt für präzise Führung und erfolgreiche Umsetzung mithilfe der Drillguide-Technologie.
Modulares Design, viele Vorteile
Dank seines modularen Designs kann das Drillguide GST mit speziellen Add-ons kombiniert werden. Diese Module bieten eine Lösung für jede Situation und ermöglichen Bohrprojekte, die zuvor undenkbar waren.
Drillguide Gyro Steering Tool. Steuerung mit Präzision, Bohrung mit Vertrauen.
Sind Sie daran interessiert, wie Brownline Ihnen nutzen kann? Zögern Sie nicht, unsere Experten zu kontaktieren.
