Precisieboring in Zwitserland: S-bocht onder drukke straten

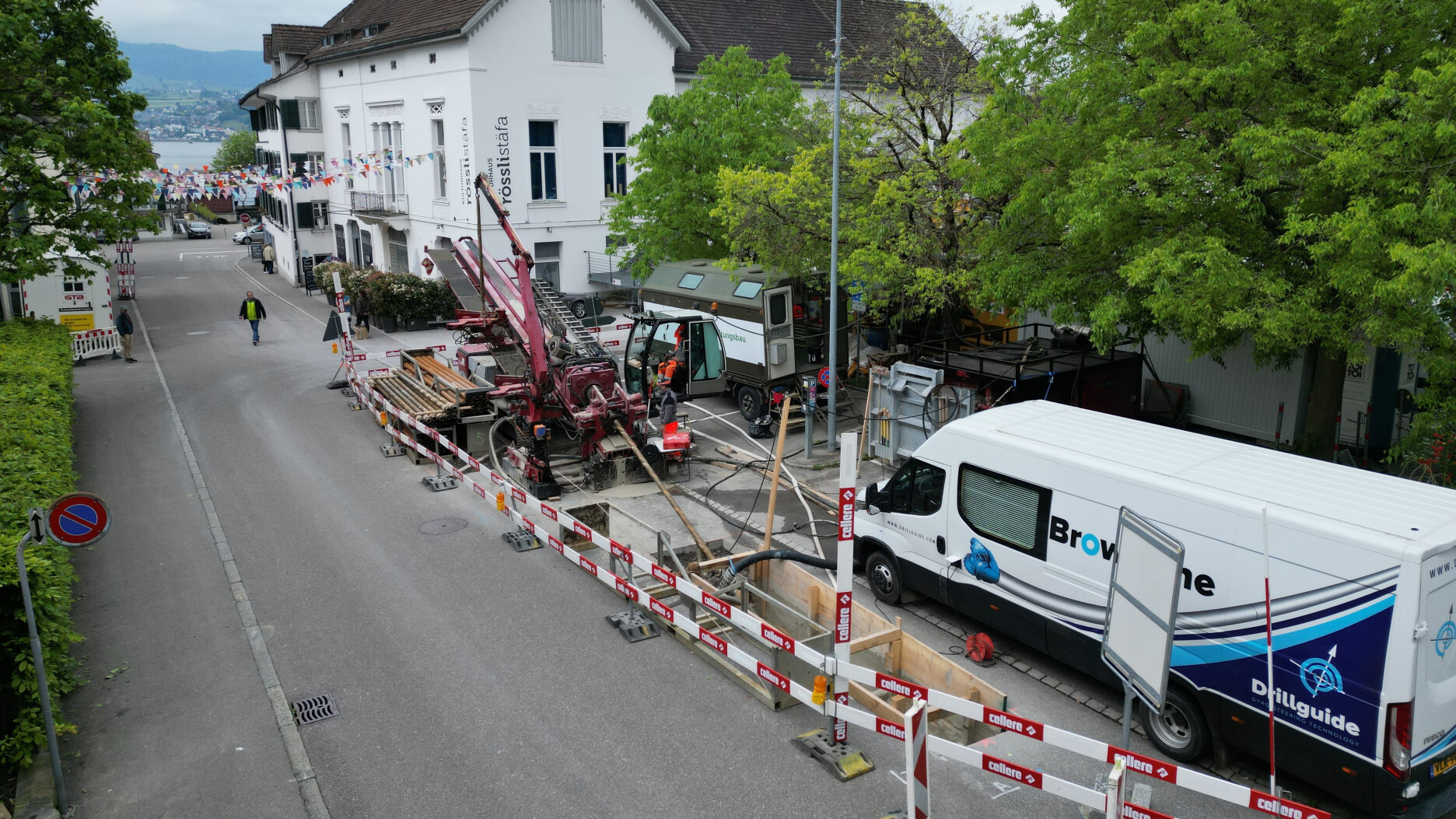

Voor de aanleg van deze waterleiding werd een horizontaal gestuurde boring ontworpen, om de stedelijke omgeving zo min mogelijk te verstoren. Deze boring werd uitgevoerd door Huber Leitungsbau.

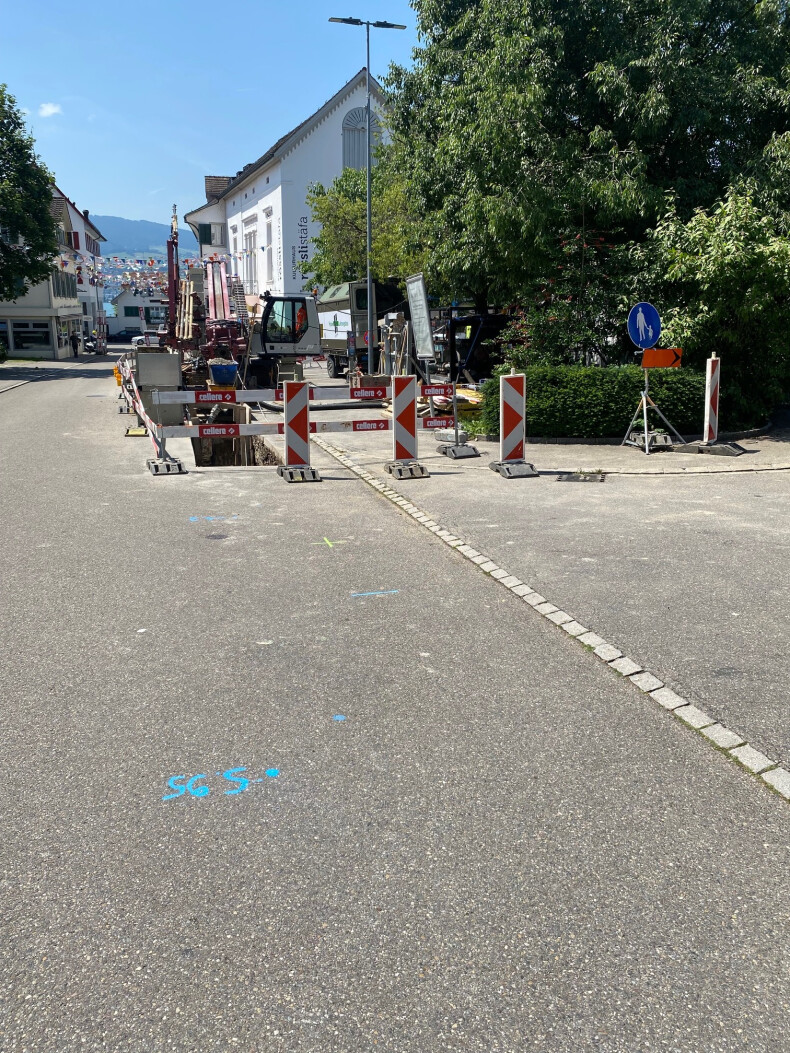

De stedelijke omgeving maakte het noodzakelijk om de boring met de allerhoogste nauwkeurigheid uit te voeren. De boring moest op de juiste diepte gemaakt worden en met minimale afwijking onder de straten van Stäfa het uittredepunt bereiken. De harde rots waarin geboord werd vormde ook een uitdaging bij dit project. Daarnaast werd de boring uitgevoerd dicht bij het treinstation van Stäfa en moesten er vier treinsporen en een voetgangerstunnel gekruist worden.

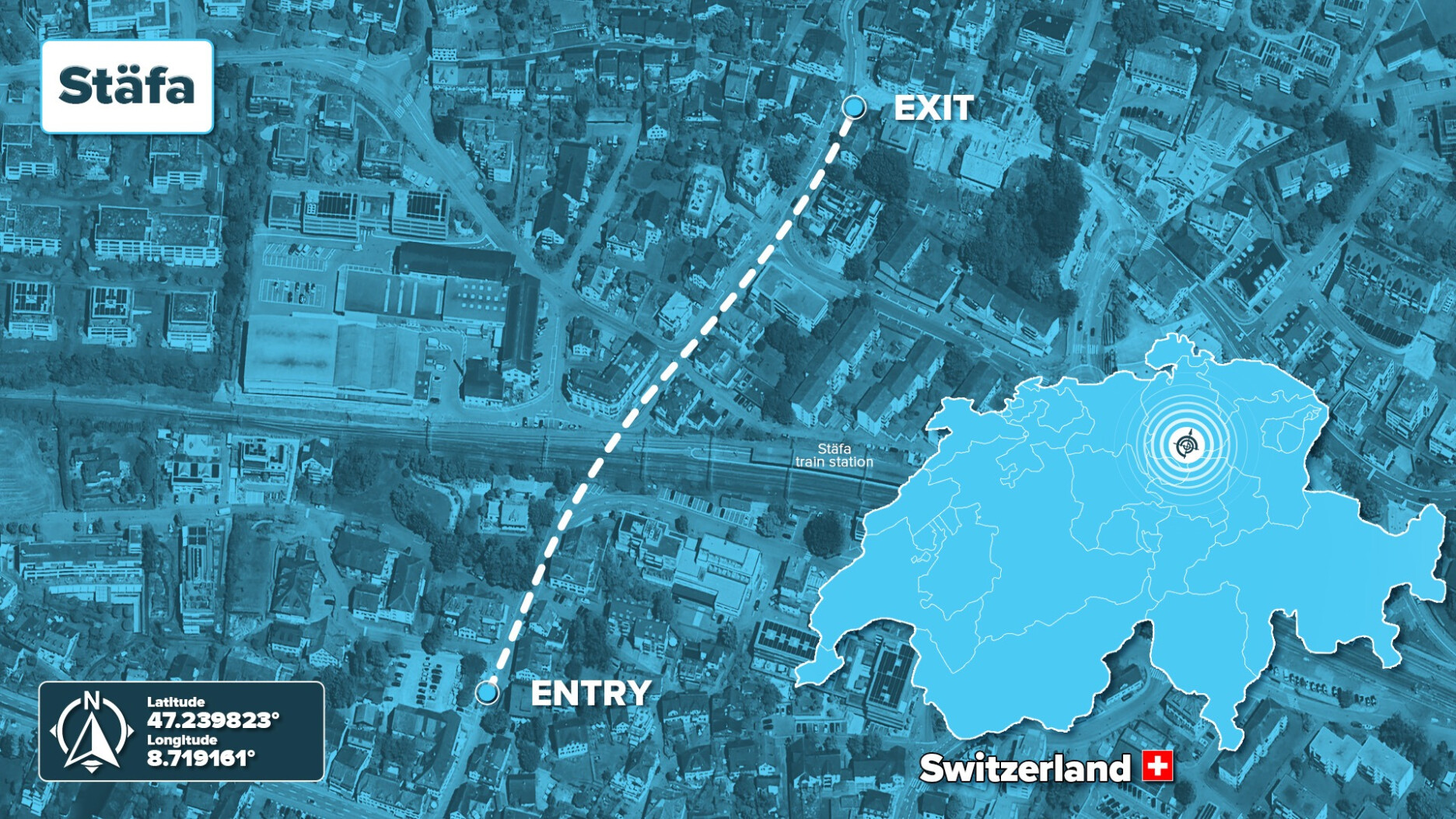

Voor deze uitdagende klus werd een S-vormig tracé ontworpen. De boring diende een bocht van 17° rechtsom te maken onder de treinsporen, om vervolgens met een bocht van 12° linksom de bovenliggende straat te volgen. Zo kon de boring met de juiste richting bij het uittredepunt uitkomen.

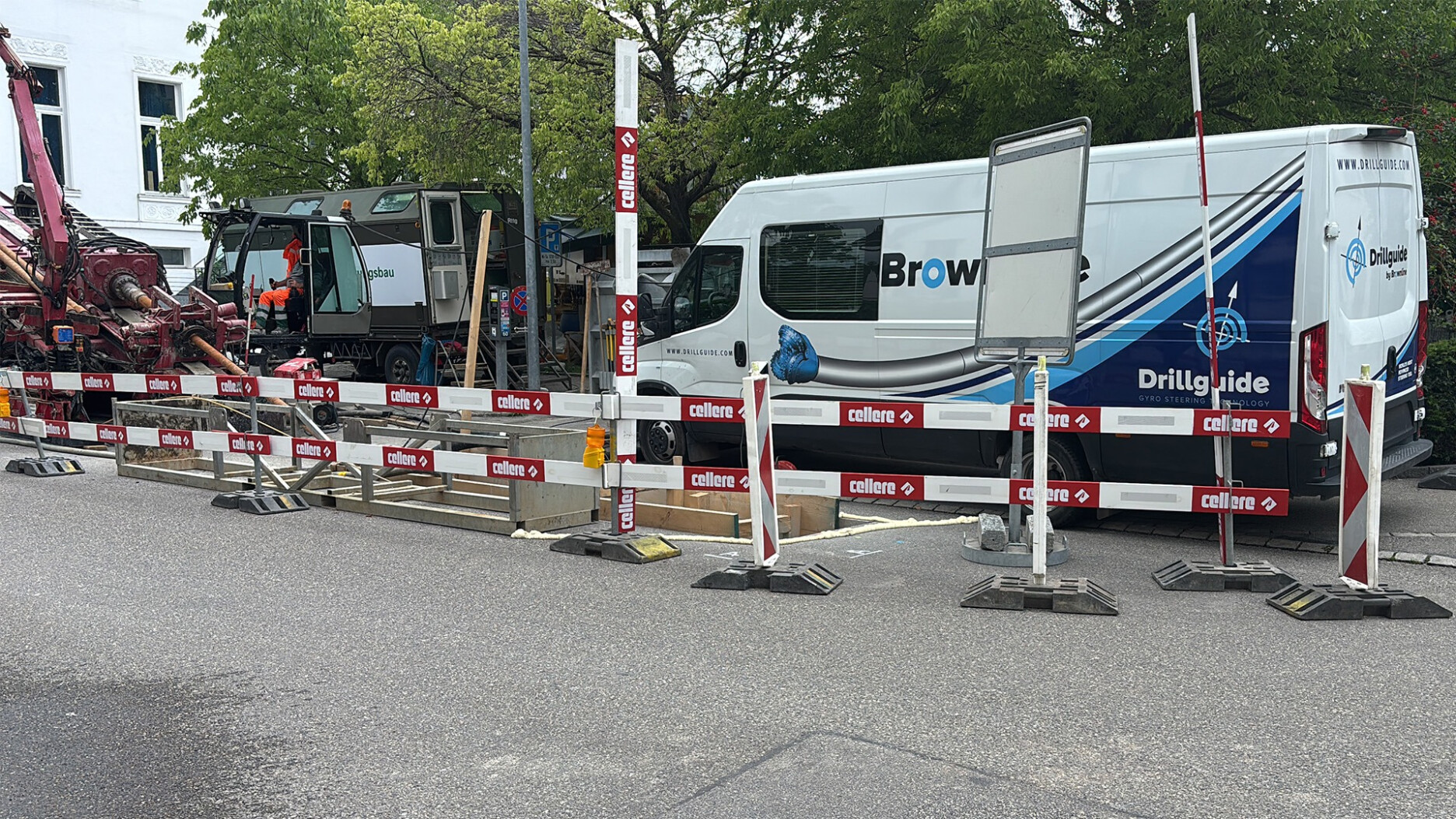

Om absolute nauwkeurigheid te bieden heeft Brownline deze boring ingemeten met de Drillguide Gyro Steering Tool. In de zeer harde rotsgrond bood de Drillguide GST zekerheid door met real-time metingen de exacte positie van de boorkop te volgen. De Drillguide GST wordt niet beïnvloed door omgevingsfactoren. Daarom is dit systeem uitermate geschikt voor boringen in een stedelijke omgeving met veel boven- en ondergrondse infrastructuur.

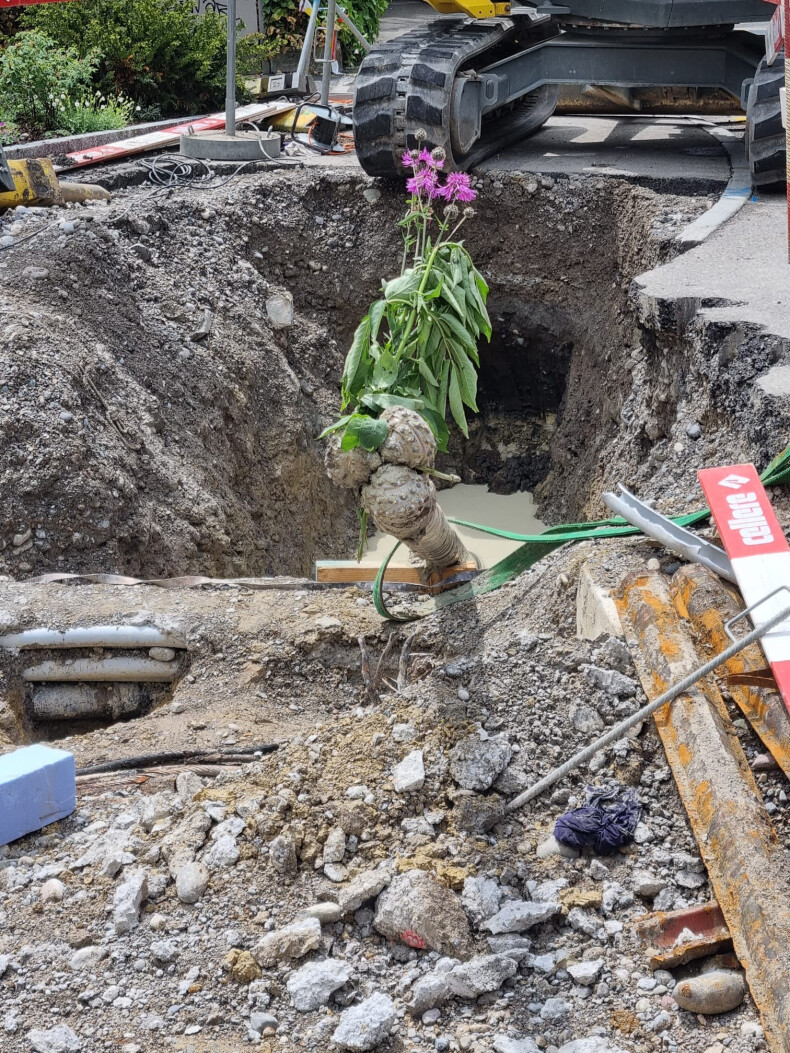

Bij het naderen van het uittredepunt is ook nog een extra controle vanaf het maaiveld uitgevoerd met Brownline’s GPS track. De GPS track-apparatuur is zeer compact en dus ook geschikt om in te zetten bij een boring als deze, waar de ruimte op het maaiveld beperkt is.

Door de inzet van Brownline’s service en hightech meetsystemen kon de gietijzeren waterleiding nauwkeurig en met minimale verstoring aangelegd worden onder het centrum van Stäfa.
