Nauwkeurige HDD-boring onder druk stadscentrum in Devonshire
In november 2025 heeft Brownline UK bijgedragen aan de sleufloze aanleg van een waterleiding in Dawlish, in het zuidwesten van Engeland. Door de krappe marges en variërende grondslag was dit een uitdagend project.
Achtergrond van het project
Veel plaatsen aan de zuidkust van Engeland kunnen te maken krijgen met ernstige overstromingen als er in korte tijd veel regen valt. Er zijn verschillende projecten gaande om de waterinfrastructuur beter bestand te maken tegen zware regenval.
In Dawlish (Devonshire) worden twee nieuwe overstortbassins voor regenwater gebouwd. Deze zullen worden gebruikt om rioolwater op te slaan, zodat de kans op overstromingen tijdens een storm kleiner wordt. Hierdoor wordt het rioleringsstelsel beter beheerst, met als gevolg een betere waterkwaliteit.

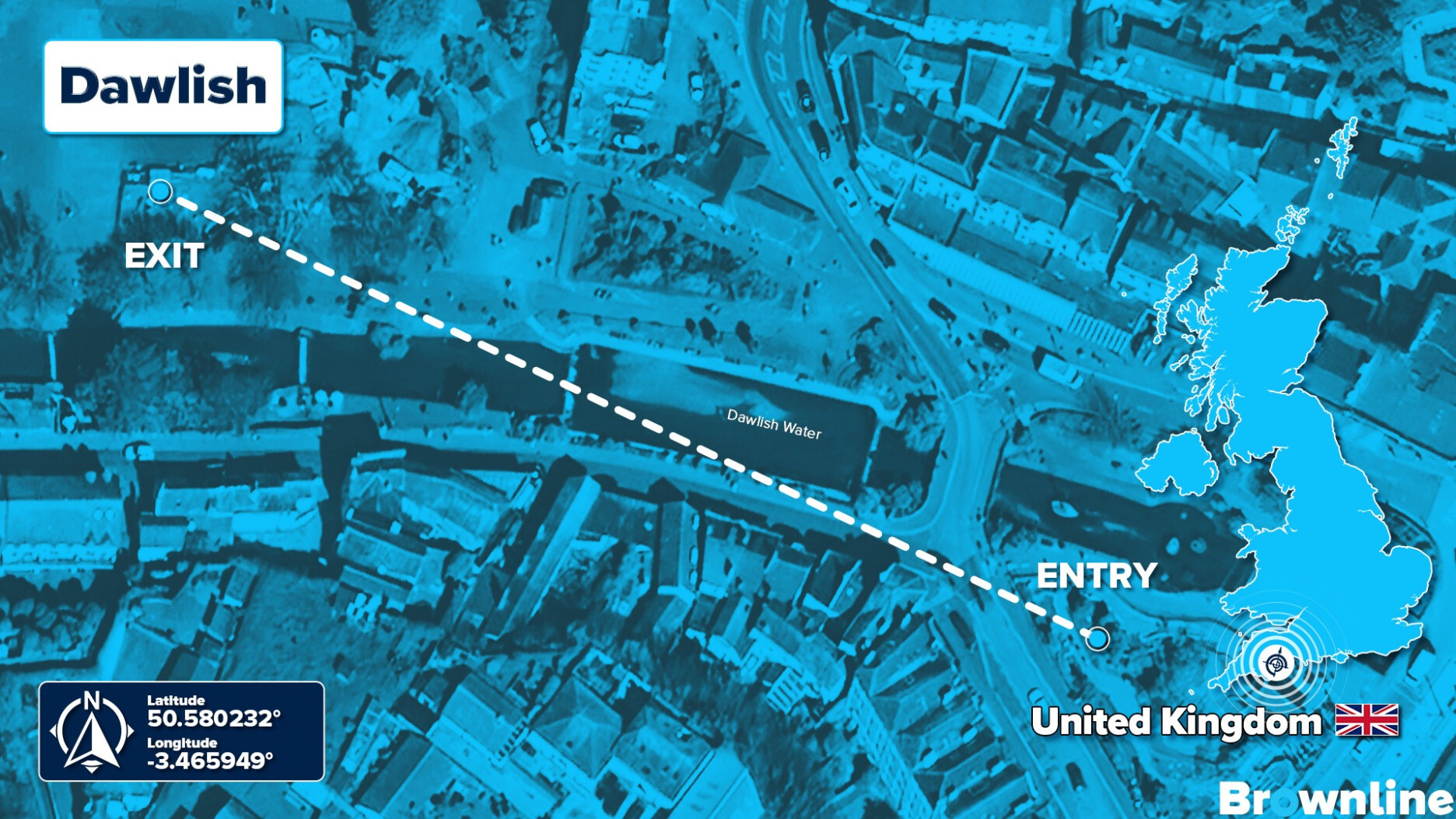

Om een nieuwe leiding aan te leggen die is aangesloten op de bassins, heeft HDD-aannemer Gmac Utilities Ltd. een horizontaal gestuurde boring ontworpen en uitgevoerd onder het stadscentrum van Dawlish.
Zeer beperkte werkruimte: nauwkeurig sturen vereist

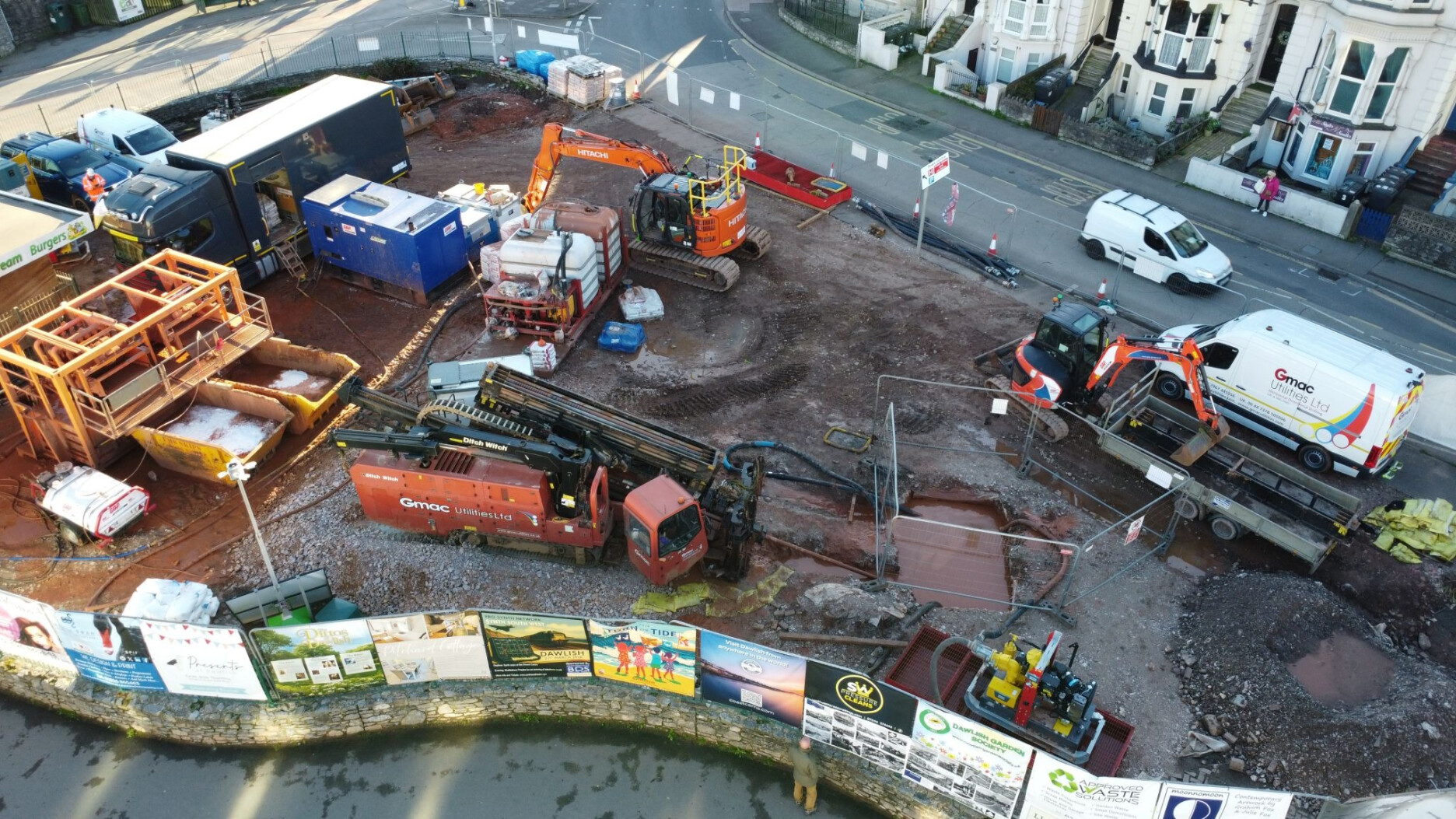

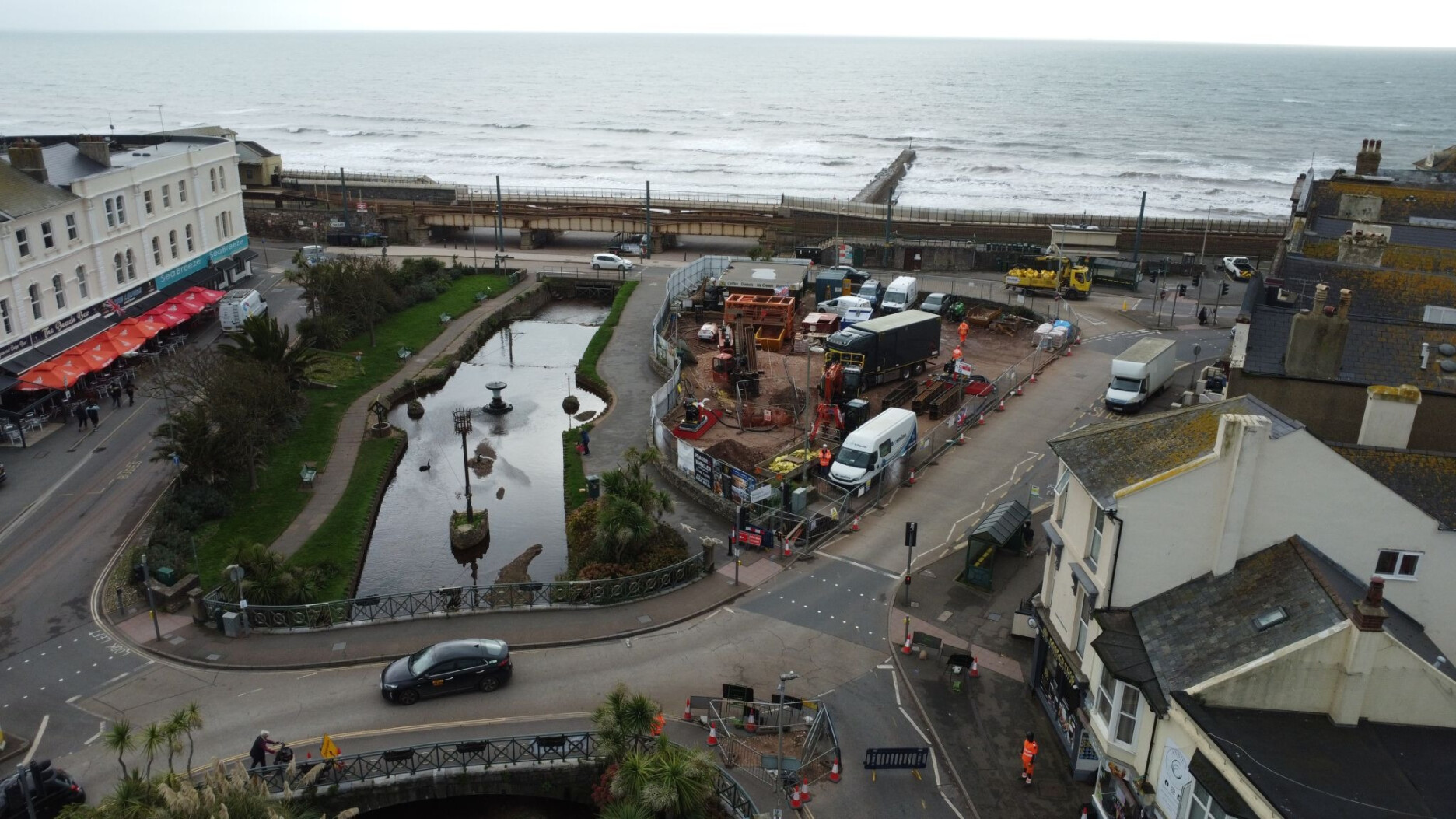

De werkruimte was zeer beperkt bij zowel het intrede- als uittredepunt. Dicht bij het intredepunt kruiste de boring verschillende ondergrondse leidingen voordat de beoogde diepte van 9 meter onder straatniveau werd bereikt.
De grondslag bood een uitdaging omdat deze varieerde van zeer stugge klei tot zand, grind en Teignmouth Breccia, een sedimentair gesteente dat aan de kust van Devon wordt gevonden. Door de pilotboring in te meten met de Drillguide Gyro Steering Tool kon de juiste koers gevolgd worden. Eventuele afwijkingen door de verandering in grondslag konden in real-time worden gemonitord en bijgestuurd.

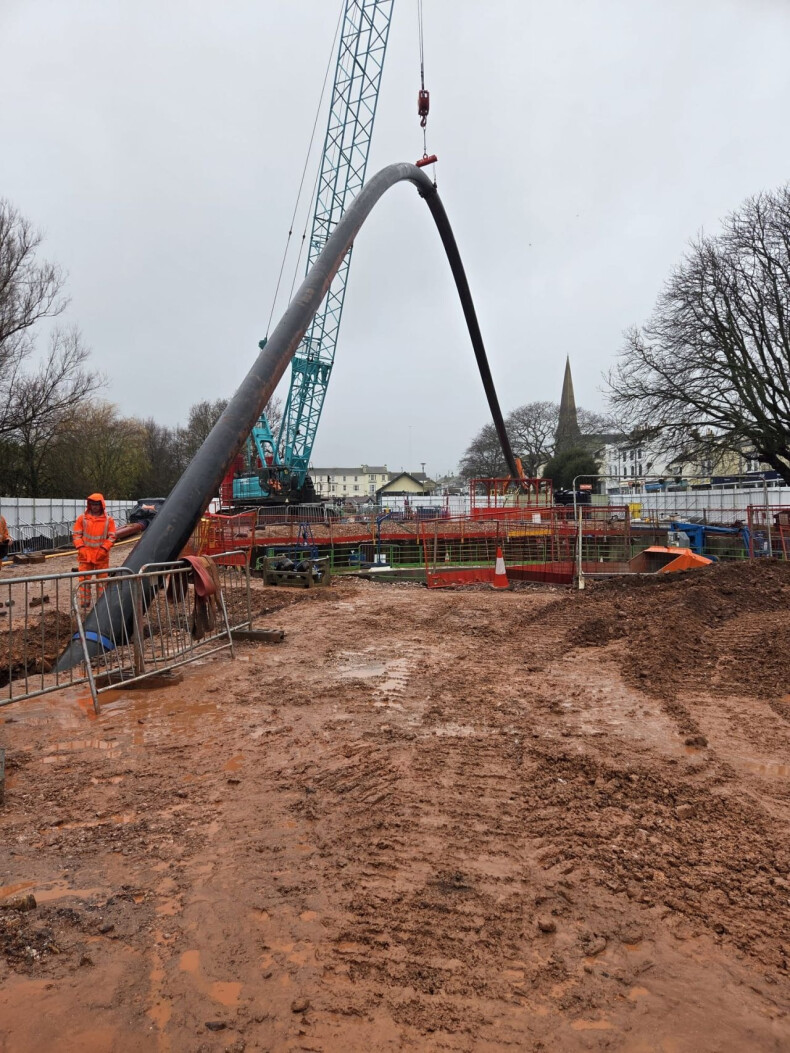

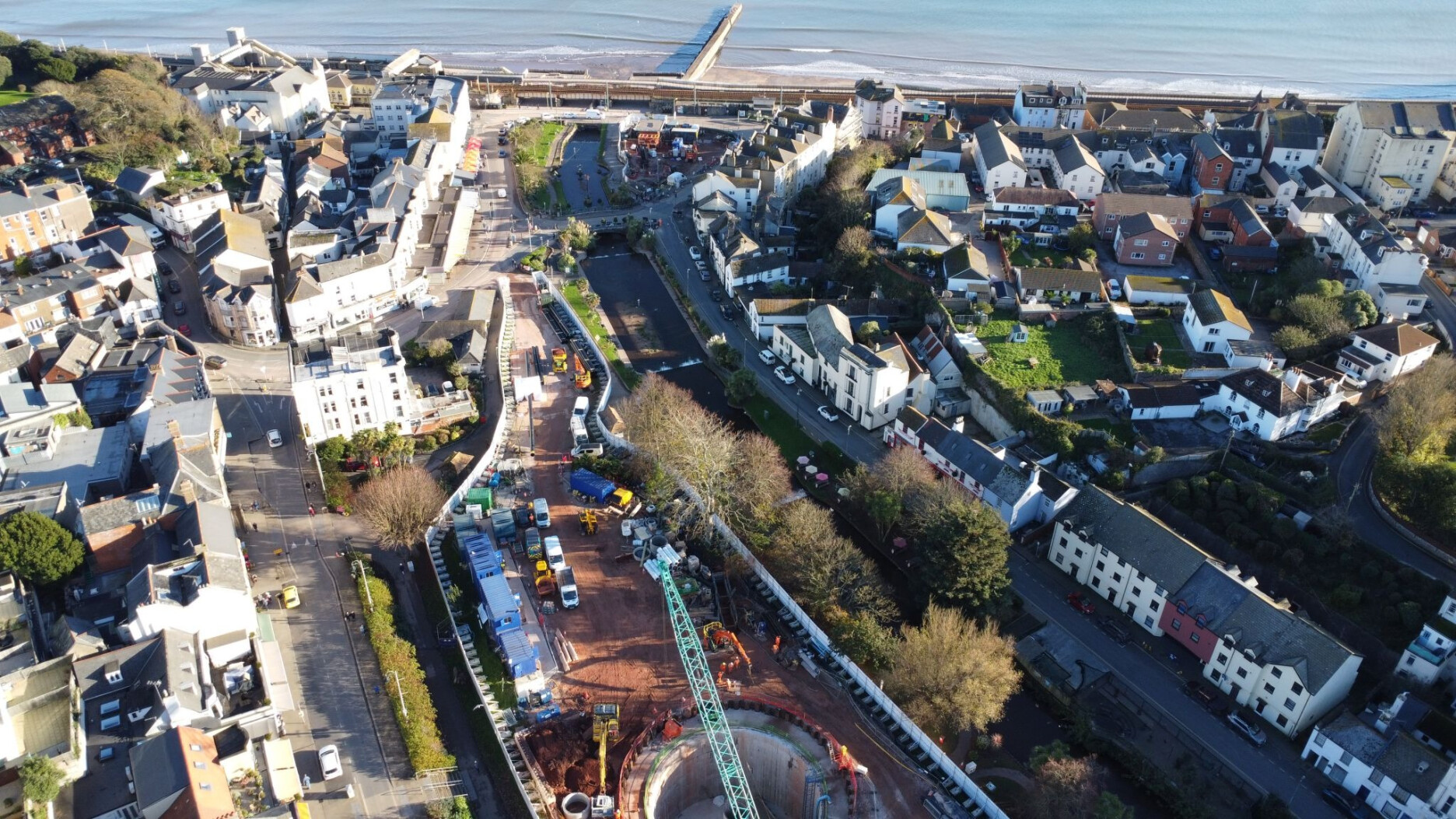

Bij de uittredelocatie lag er een rioolleiding die gekruist moest worden, terwijl tegelijkertijd de verticale curve volgens het ontwerp moest worden gestuurd. Gezien de beperkte werkruimte bij het uittredepunt was het belangrijk dat de punch-out exact zoals ontworpen plaatsvond. Daarmee wordt de kans op problemen tijdens het intrekken van de leiding verkleind. Door zorgvuldige monitoring kon de pilotboring de rioolbuis kruisen op slechts 70 centimeter afstand. Daarna kwam de boring zoals gewenst boven, vlakbij het overstortbassin.
Minimale verstoring van het oppervlak
Bij de aanleg van infrastructuur onder een drukke stedelijke omgeving en een kwetsbare watergang, is een van de doelen om de verstoring van het oppervlak tot een minimum te beperken. Sleufloze bouwmethoden zijn noodzakelijk om dit te bereiken.
Door te vertrouwen op de nauwkeurige downhole-metingen van de Drillguide GST kon verstoring van het oppervlak ook verminderd worden. Het was immers aan de nauwkeurigheid te danken dat het geplande ontwerp met minimale afwijkingen kon worden geboord. Parallel naast de pilotboring werd ook een retourleiding voor de boorspoeling geboord, zodat de spoeling makkelijk teruggevoerd kon worden. Daarnaast droeg de Pressure-While-Drilling-service van Brownline ook bij aan het beheersen van de spoeling in het boorgat. Met PWD werd de druk in het boorgat in real-time gemonitord. Dankzij deze maatregelen werd de omgeving beschermd tegen vervuiling door boorspoeling.

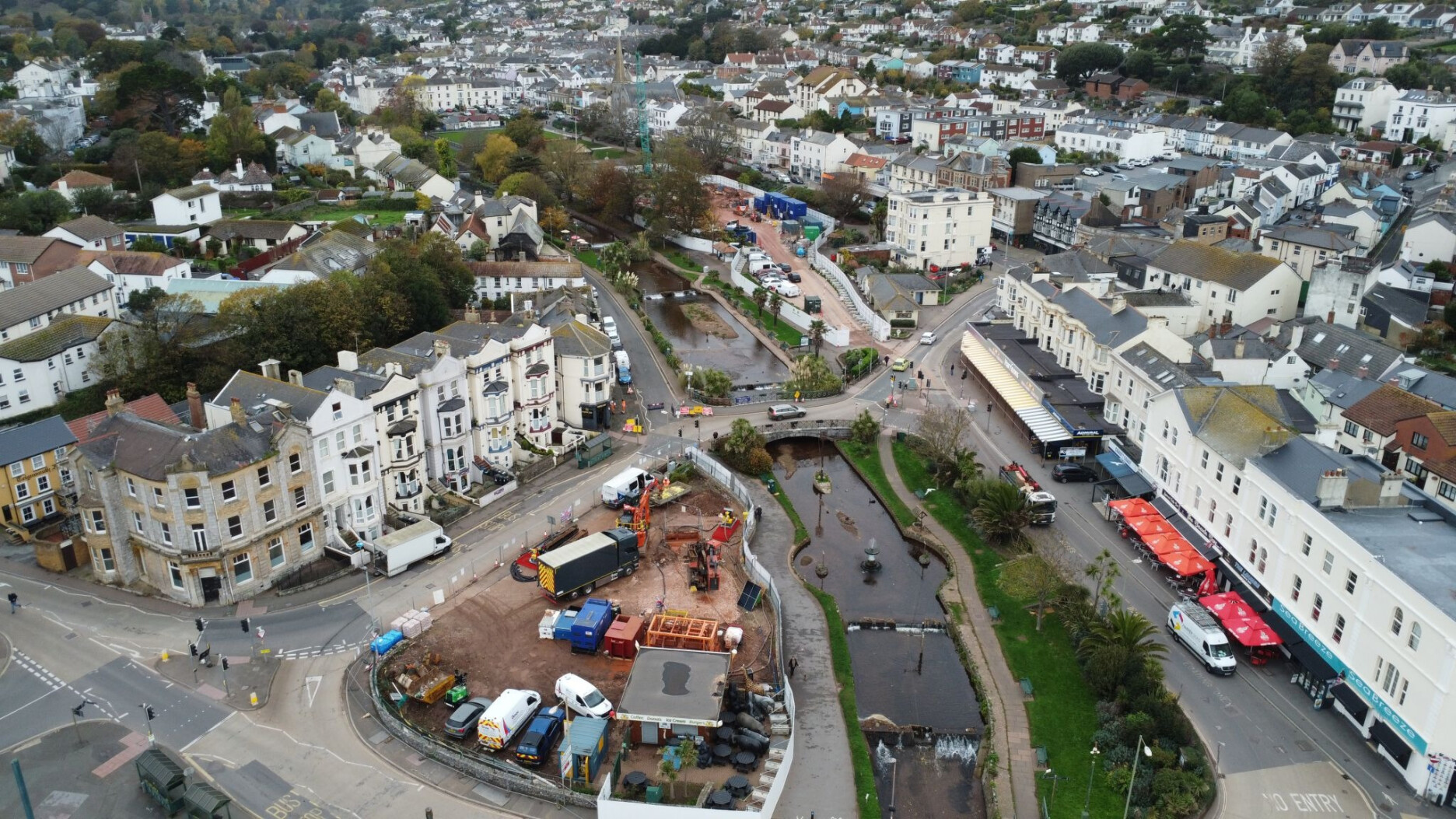

Dat de verstoring tot een minimum werd beperkt, blijkt wel uit het feit dat een paar zwarte zwanen (iconische boegbeelden van de stad) tijdens dit project een nest maakte op het Dawlish Water vlak naast de intrede-site.
