Complexe HDD-boringen: nauwkeurig boren op steile hellingen

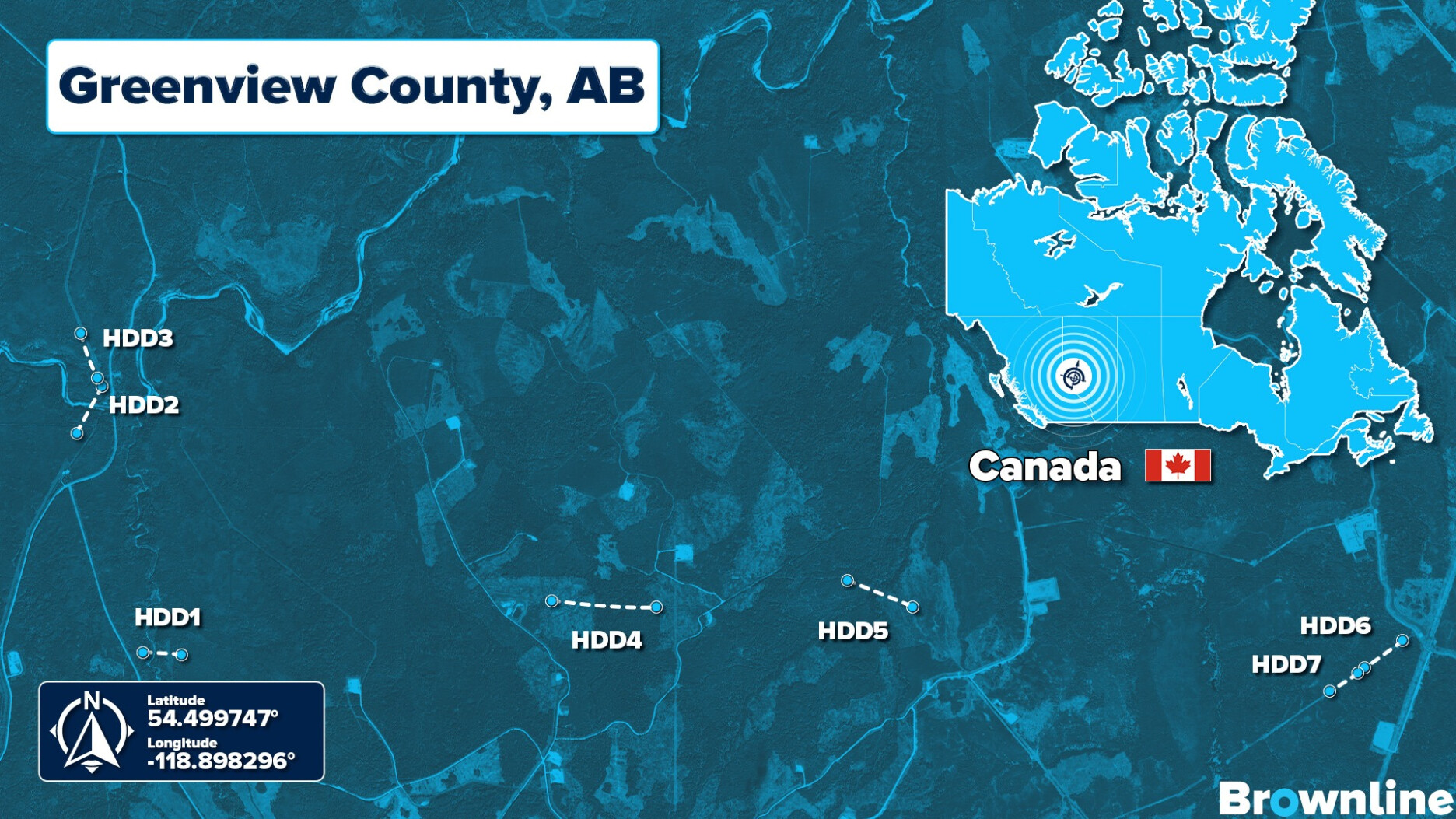

In de winter van 2025-2026 heeft Brownline Canada bijgedragen aan zeven complexe HDD-boringen in de bossen van Alberta. Hier wordt een nieuwe pijpleiding aangelegd met een totale lengte van 13 kilometer. Het tracé van de leiding omvatte een aantal uitdagende stukken. Hier maakten de nauwkeurigheid van de Drillguide Gyro Steering Tool en de deskundigheid van het Brownline-team het verschil.
Achtergrond van het project
Wanneer olie of gas uit de grond wordt gewonnen, wordt vaak brak water als bijproduct naar de oppervlakte gepompt. Dit wordt geproduceerd water genoemd en kan olieresten, metalen of bacteriën bevatten. Het moet worden gezuiverd voordat het kan worden hergebruikt of afgevoerd. Om het geproduceerde water veilig te transporteren wordt een nieuwe pijpleiding aangelegd.
Brownline Canada heeft bijgedragen aan het voltooien van het leidingtracé door steering services te verlenen voor zeven HDD-boringen tussen december 2025 en maart 2026.
High-tech oplossingen nodig voor uitdagende boringen

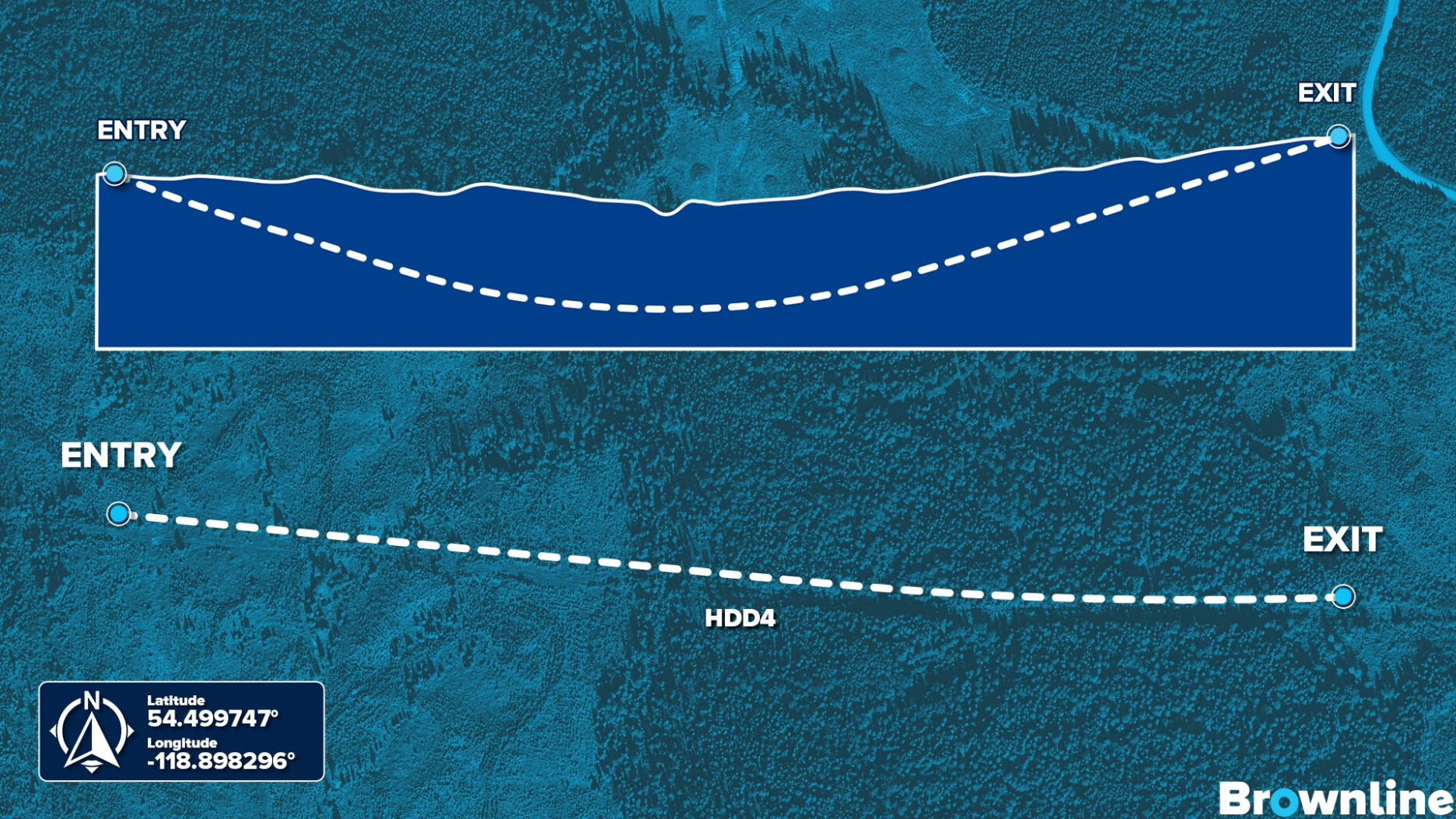

Deze zeven boringen waren tussen 287 en 990 meter lang. Het project kende diverse uitdagingen, waaronder:

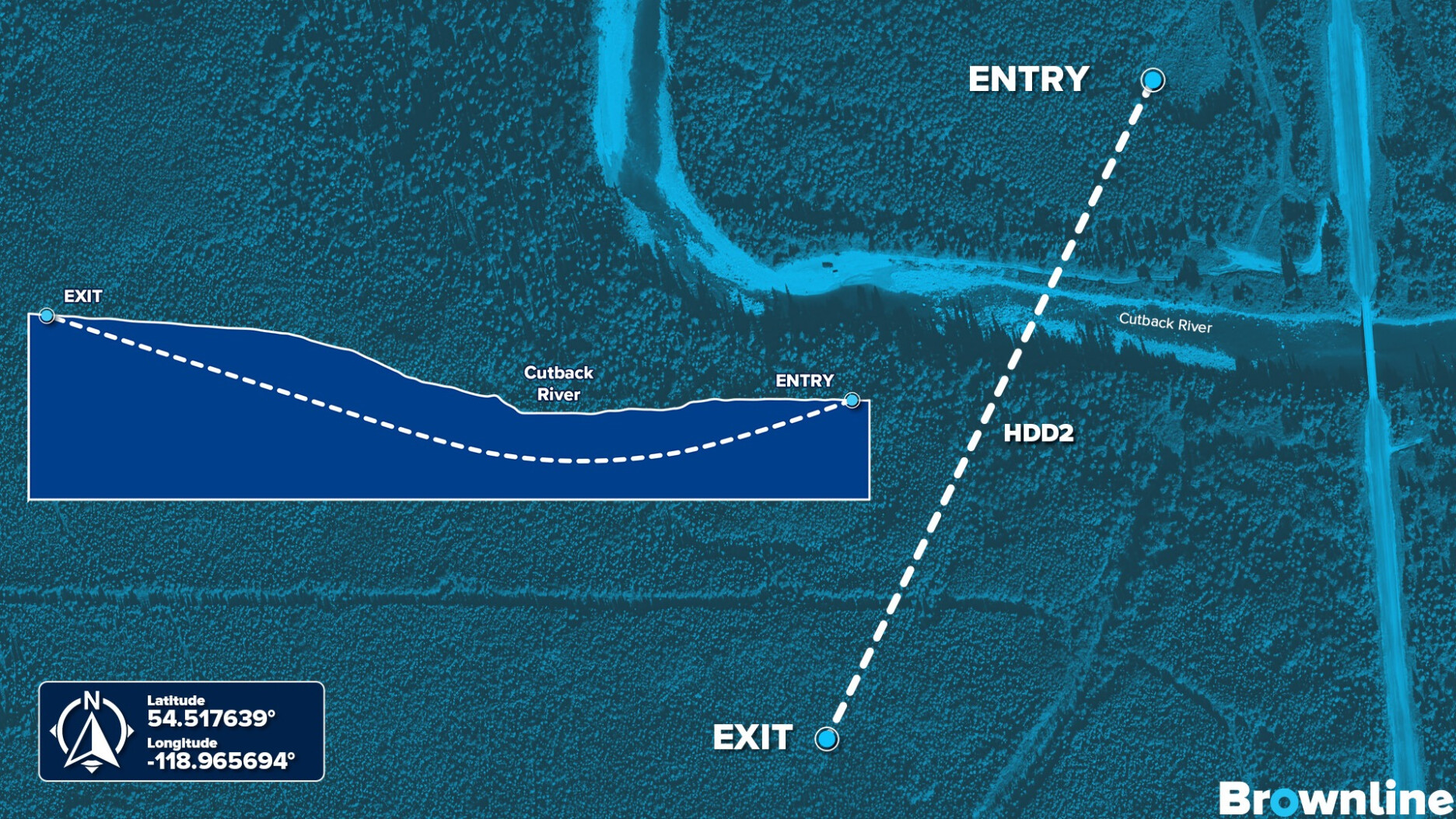

Het kruisen van beken en kleine rivieren. De grootste daarvan was de Cutback River (ongeveer 75 meter breed).

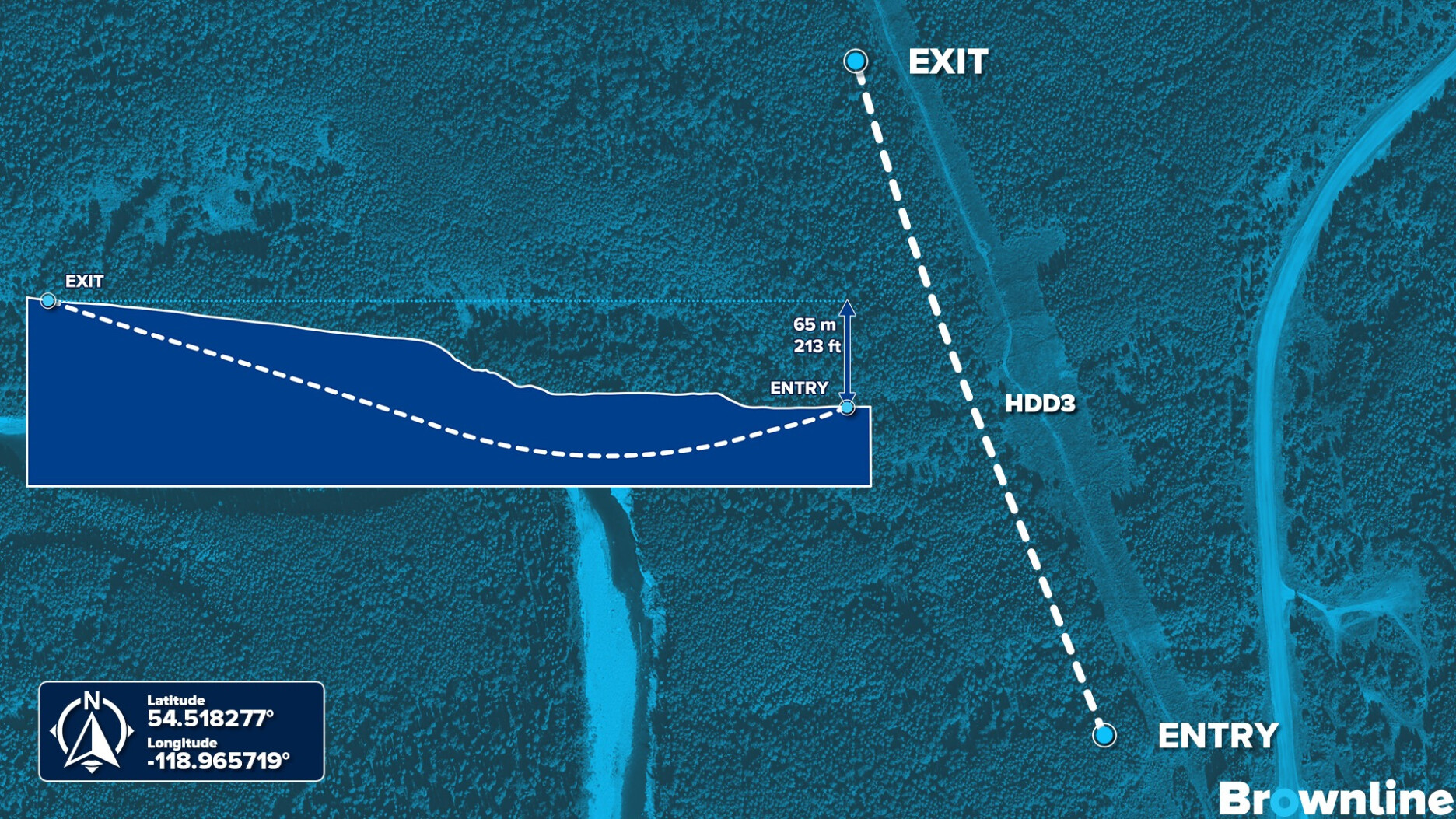

Boren op steile hellingen. Bij alle zeven boringen lag het uittredepunt hoger dan het intredepunt. Het meest opvallende voorbeeld was een hoogteverschil van 65 meter tussen in- en uittrede bij een boring met een totale lengte van 503 meter. Bij enkele boringen werden omgekeerde verticale bochten geboord om de stabiliteit van het talud te bevorderen. Als gevolg ontstonden complexe boortrajecten.
De grondslag die tijdens het boren werd aangetroffen, bestond voornamelijk uit klei, maar ook uit moddersteen, zandsteen en siltsteen. Omdat de grondslag zo gevarieerd was, werd er bij een aantal boringen afwisselend geboord met een jetting assembly en een mudmotor. Bovendien was het door deze uitdagende omstandigheden nodig om de annulaire druk tijdens het boren voortdurend te monitoren.
Alle werkzaamheden moesten binnen toegestane grenzen voor de aanleg van leidingen worden voltooid en op voldoende diepte onder aangewezen 'no-drill'-zones.
Om deze uitdagingen aan te kunnen en de pilotboringen nauwkeurig en efficiënt uit te voeren, was een high-tech oplossing nodig om de boring in te meten.
Nauwkeurige resultaten in uitdagende boringen met Drillguide GST

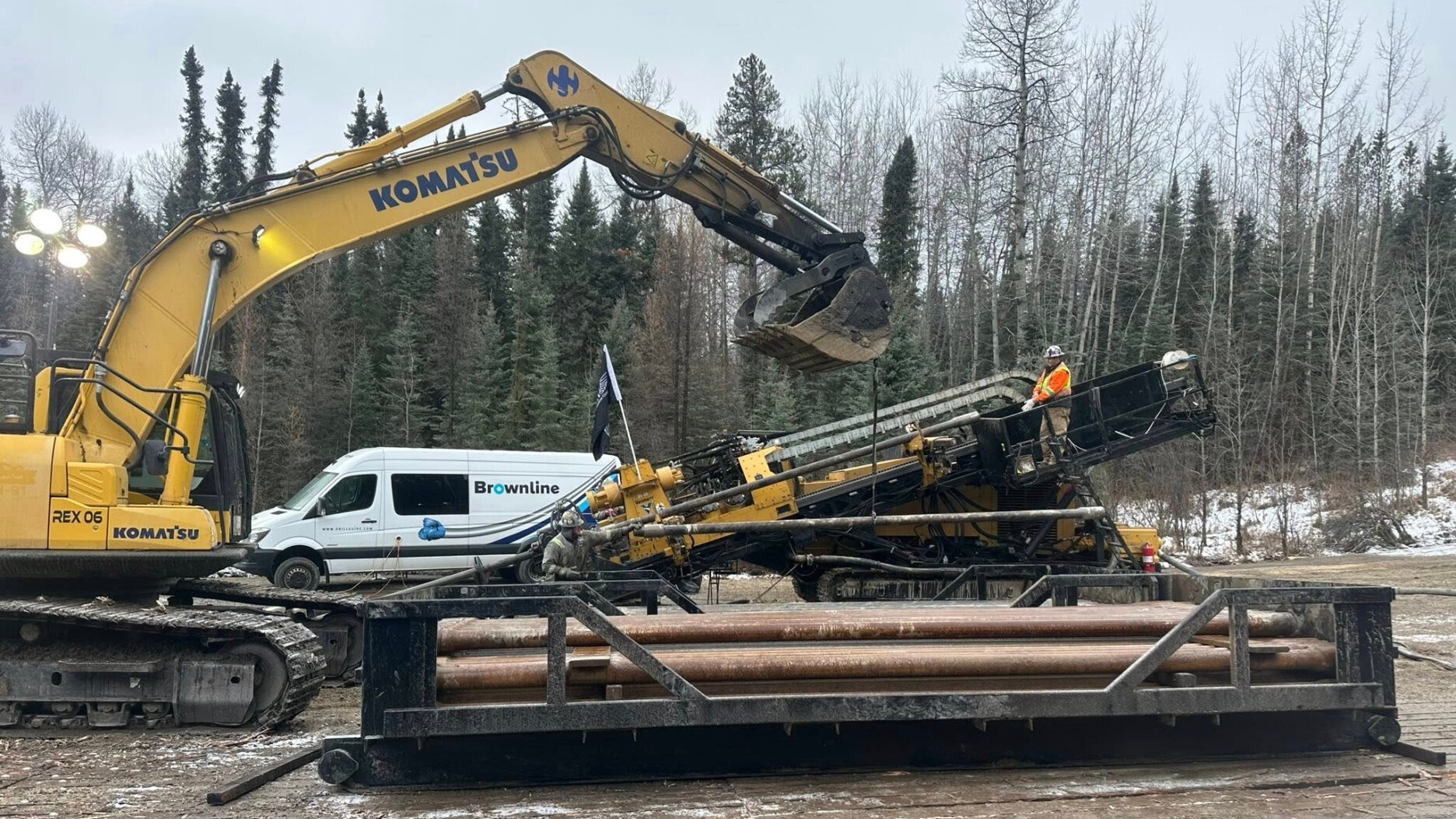

Onze klant Double M Construction Group Ltd. voerde de boringen uit met hun Vermeer D220x300 rig. De klant kon daarbij vertrouwen op de nauwkeurigheid van het meest geavanceerde meetsysteem in de HDD-branche: de Drillguide Gyro Steering Tool. Door de pilotboringen in te meten met de Drillguide GST kon de hoogste nauwkeurigheid worden gewaarborgd.
Brownline Canada's experts hielpen door de gemeten gegevens te duiden en stuuradvies te geven, zodat er in de gevarieerde bodem genavigeerd kon worden. Dit stelde de aannemer in staat om de complexe trajecten ondanks de uitdagingen efficiënt en met minimale afwijkingen te boren.
De Pressure-While-Drilling (PWD) module in de Drillguide GST werd ingezet om de druk in het boorgat te monitoren tijdens de pilotboringen. Door de real-time drukmetingen nauwlettend te volgen, kon de werking van de boorspoeling in de diverse bodem gecontroleerd worden. Dit heeft bijgedragen aan de veilige uitvoering van het project, omdat hierdoor het risico op blow-outs van boorvloeistof in de gevoelige omgeving sterk werd verminderd.
Met dank aan deskundige service en een goede samenwerking kon de klant zeer tevreden terugkijken op het resultaat van de pilotboringen.
"We werken met tal van verschillende steering-bedrijven in West-Canada. Dankzij hun tools, ervaring en professionaliteit onderscheidt Brownline zich van de rest."
