Maximale nauwkeurigheid bij intersectboringen met Radar

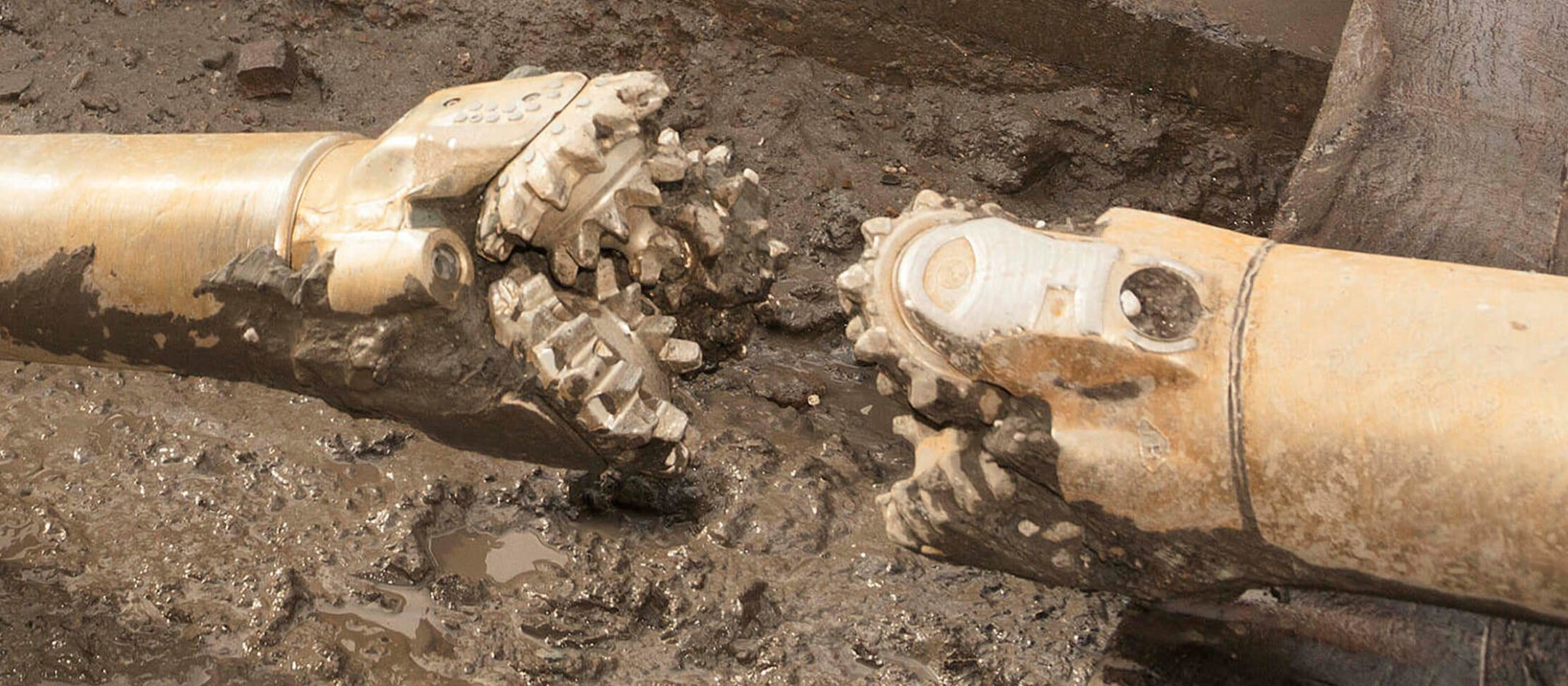

De intersect methode is een techniek bij horizontaal gestuurd boren die gebruik maakt van twee boormachines, aan weerszijden van het boortracé. Door middel van de intersect methode wordt vanuit twee kanten naar elkaar toe geboord. Een van de grootste voordelen van deze boormethode is dat u de maximaal haalbare boorlengte verdubbelt. Dit is dan ook de reden waarom er steeds meer vraag vanuit de markt komt naar de intersect methode.
Intersectboringen met Radar
De ondergrondse infrastructuur wordt steeds complexer. Daarmee neemt de vraag naar langere boringen alleen maar toe. Bij lange boringen neemt de annulaire druk in het boorgat toe, wat het risico op blowouts en andere schades vergroot. Met een intersect, waarbij van twee kanten naar elkaar toe wordt geboord, wordt de boorlengte gehalveerd en blijft de druk buiten de gevarenzone.
Speciaal voor intersectboringen heeft Brownline Radar ontwikkeld: een geïntegreerde technologie binnen onze Drillguide steering service. De Radar wordt ingezet in combinatie met de Drillguide Gyro Steering Tool, dé tool voor het bepalen van de positie tijdens het boren. Dit gebeurt real-time en is zeer accuraat. De Radar biedt de mogelijkheid om met een maximale nauwkeurigheid van twee kanten naar elkaar toe te boren. Hoe gaat dit precies in zijn werk?
Tijdens het boren communiceren de surveyors van beide zijden continu met elkaar over hun voortgang. Doordat beide systemen met internet verbonden zijn, kunnen zij ook elkaars metingen volgen. In overleg wordt bepaald waar en wanneer de intersect gemaakt wordt.
Aan één kant wordt de boring teruggetrokken en wordt geprobeerd om “blind” in het tegenoverliggende boorgat te sturen.
Als het boorgat niet wordt gevonden, worden beide kanten verder naar voren geboord totdat de Radar-tools binnen bereik komen.

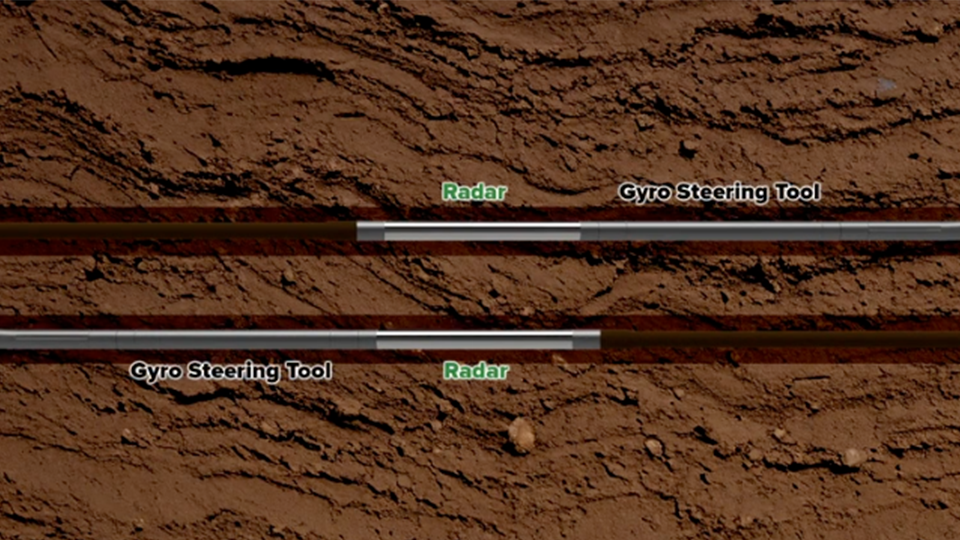

Zodra de twee boorkoppen elkaar naderen, communiceren de beide Radar modules met elkaar. De relatieve afstand tussen de boorgaten wordt automatisch en nauwkeurig gemeten.
Dankzij deze precieze metingen kunnen onze surveyors berekenen hoe er in het andere boorgat geboord moet worden met behoud van de minimale radius. Zo worden de boorgaten vloeiend aaneengesloten zonder abrupte knikken in het geboorde gat (doglegs).
Bekijk de onderstaande video voor een heldere uitleg van dit proces.
Oplossing met hoge precisie

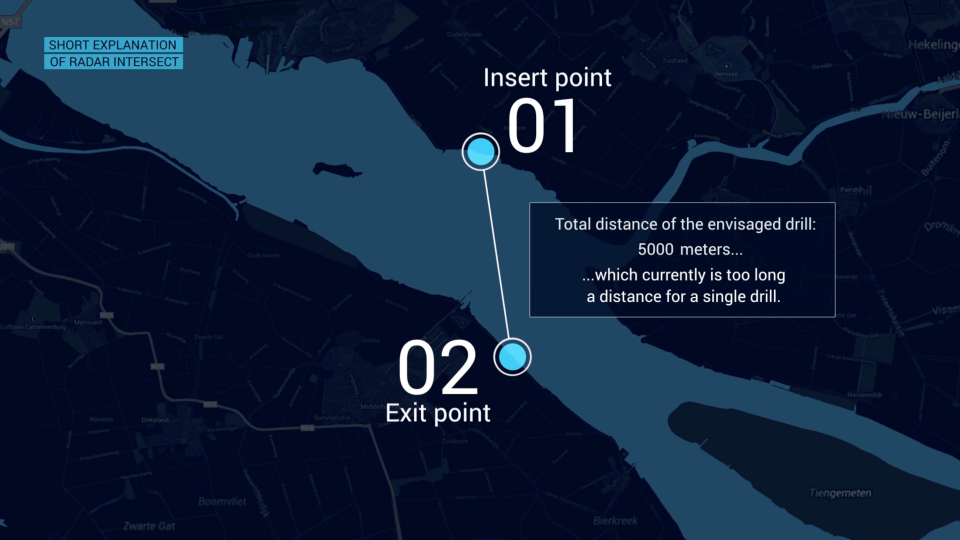

De Radar module maakt langeafstandboringen mogelijk met de hoogste accuraatheid voor het intredepunt. In de onderstaande video kunt u de werking van de Radar tijdens het toepassen van de intersect methode zien. We hebben nog een voorbeeld uitgewerkt waar boringen over een lengte van wel 5 km zijn gerealiseerd.
Bent u benieuwd naar een project waar de Radar is ingezet? Lees dan de case over onze recordbrekende boring naar Texel.
