Apparatuur voor gestuurd boren

Gestuurd boren wordt ingezet bij boorprojecten voor het plaatsen van ondergrondse infrastructuur, zoals waterleidingen, telecommunicatiekabels, elektriciteitskabels, aardolieleidingen en aardgasleidingen. Deze technologie maakt het mogelijk om booroperaties uit te voeren onder hoeken en dieptes die vroeger als uitdagend of zelfs onmogelijk werden beschouwd. Goede apparatuur is hierbij onmisbaar. Maar welke equipment is nodig voor het uitvoeren van een gestuurde boring?

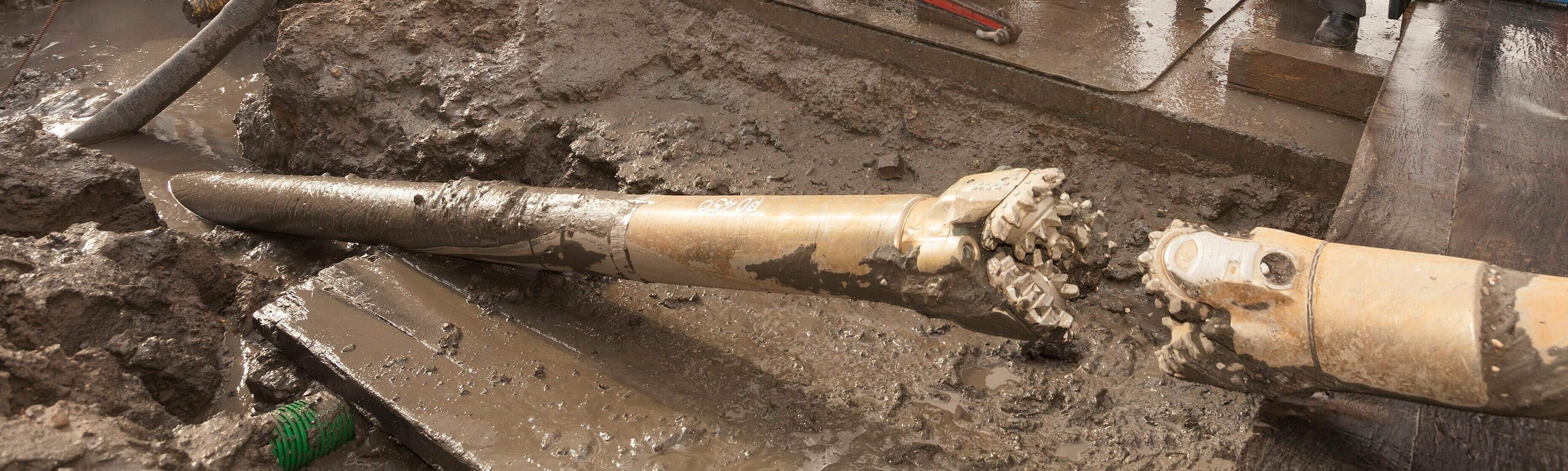

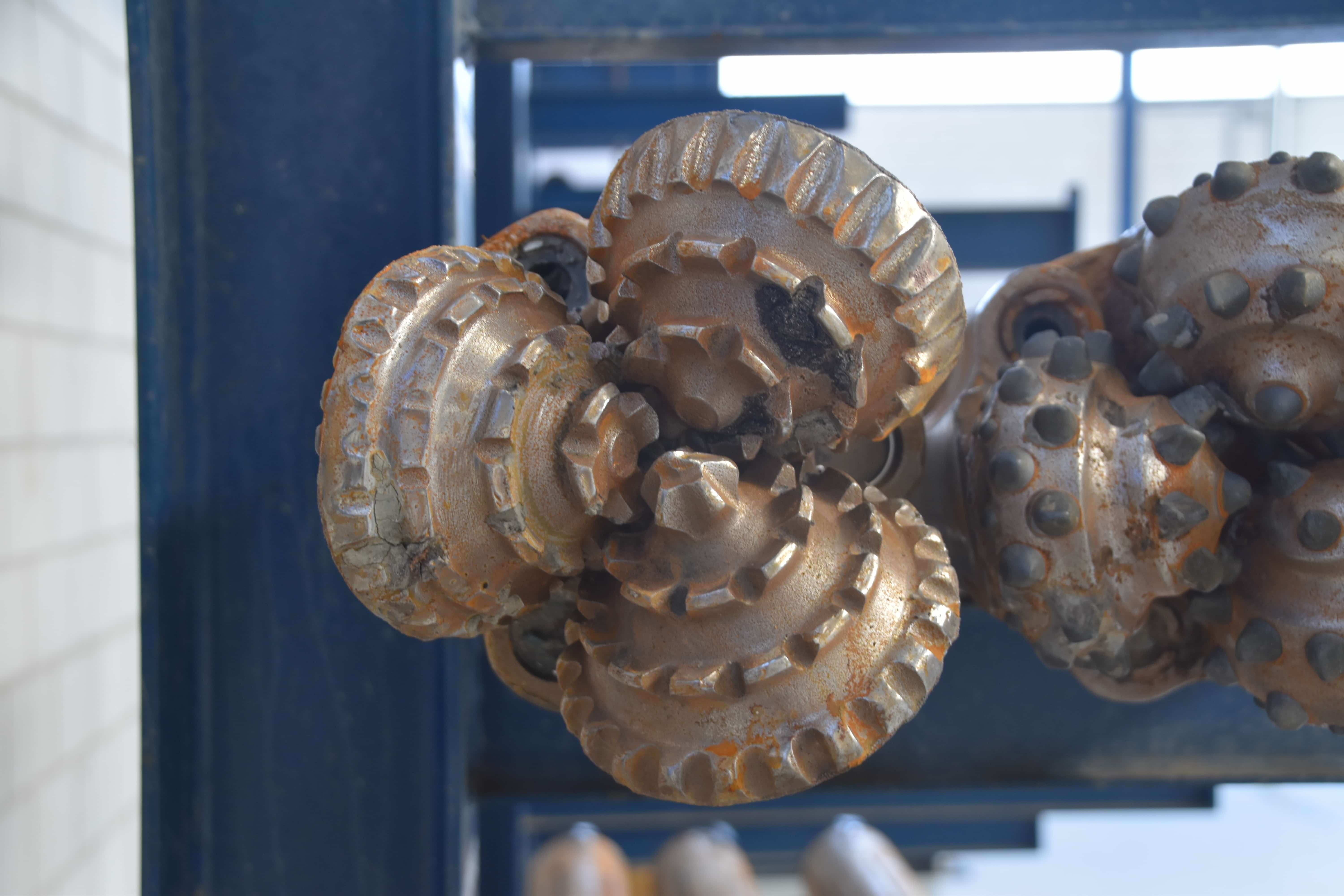

• Drill bit: Dit is de boor die zich bevindt aan de voorzijde van de boorkop. Bij zachte grondsoorten, zoals klei en zand, wordt geboord met een milled tooth boor en voor boren in stenen ondergronden wordt een tungsten carbide insert gebruikt. De grootte van de drill bit is afhankelijk van de diameter van het gewenste gat.

• Jetting assembly of mud motor: Direct achter de drill bit zit de jetting assembly óf de mud motor. De jetting assembly wordt gebruik bij zachte ondergronden. Er wordt boorspoeling door de boorstreng gepompt, wat zorgt voor het wegspuiten van klei- en zandlagen. Bij harde grondsoorten wordt de hulp van een mud motor ingeschakeld. De gepompte vloeistof in de mud motor wordt gebruikt om hydraulische kracht op te wekken, die nodig is om door harde rotsen te boren. De jetting assembly en de mud motor maken het ook mogelijk om richting aan de boring te geven.

• Guidance/measurement-while-drilling tools: Er zijn drie manieren om de locatie van de boorkop te bepalen bij ondergronds boren, namelijk walkover, magnetisch en gyroscopisch. De laatste manier is het meest nauwkeurig. Om in alle omstandigheden accuraat ondergronds te navigeren heeft Brownline haar eigen Drillguide Gyro Steering Tool ontwikkeld op basis gyro technologie.

• Add-ons: Sommige boorprojecten zijn net iets uitdagender dan andere. In die gevallen bieden de add-ons van Brownline een uitkomst.

• Drill pipes: Dit zijn dunne buizen van staal die achter elkaar geschroefd worden om de boorstreng langer te maken. De drill pipes zijn sterk, maar toch flexibel, wat nodig is om de boring in een curve te laten lopen.

• Reamer: Na het uitvoeren van de pilot boring wordt er een ruimer geplaatst. Deze heeft een grotere diameter dan de boorkop van de pilot, waardoor het gat groter wordt gemaakt. Het ruimen kan herhaald worden tot het gat de juiste diameter heeft voor de te leggen leiding.

• Mud pump: De kwaliteit en het pompvolume van de boorvloeistof zijn van groot belang voor het soepel laten verlopen van de boring. De mud pump regelt wat er gemengd wordt en hoeveel liter er per minuut gepompt wordt.

• Drill rig: Dit is de machine die de boring uitvoert. Er zijn verschillende soorten en maten drill rigs. Welke drill rig u nodig hebt, hangt af van de grootte en lengte van de boring.

Bij Brownline maken we gebruik van onze in-house ontwikkelde Drillguide Gyro Steering Tool om boorprojecten over de hele wereld uit te voeren. Deze steering service meet op basis van gyro technologie de exacte positie en de richting van de boorkop. Dit is de meest nauwkeurige vorm van positiebepaling, omdat de metingen niet verstoord worden door de omgeving en er geen toegang tot het maaiveld nodig is. Om die reden is de Drillguide Gyro Steering Tool de perfecte oplossing voor boringen onder rivier- en zeebodems, wegen, spoorlijnen, stedelijke gebieden en beschermde natuurgebieden.

Naast deze geavanceerde Drillguide Gyro Steering Tool hebben we een aantal add-on modules ontwikkeld die het mogelijk maken om boringen in diverse situaties uit te voeren. Voor lange boringen en boringen met krappe marges is de GPS Track uitbreiding de perfecte oplossing. Voor intersectboringen bieden we onze Radar Intersect add-on aan. Daarnaast hebben we ook de UXOscope module ontwikkeld, waarmee we boringen uitvoeren in risicogebieden waar niet-geëxplodeerde bommen en munitie aanwezig zijn. Op deze manier maken we veilig en efficiënt boren mogelijk, zelfs in uitdagende omgevingen.

Ieder boorproject is anders. Daarom is het belangrijk om van tevoren goed na te denken welke apparatuur voor gestuurd boren u nodig hebt om uw boorproject te laten slagen. Als expert in measurement while drilling, helpt Brownline graag met het bepalen welke tools u nodig hebt. Met onze Drillguide Gyro Steering Tool en onze aanvullende add-ons, hebben we voor ieder boorproject een oplossing om nauwkeurig te boren.

Brownline is 's werelds toonaangevende leverancier van gyro steering services voor horizontaal gestuurd boren. Met baanbrekende technologie en innovatieve tools, ontwikkeld door onze experts, lopen wij voorop in de branche. Onze geavanceerde Drillguide Gyro Steering Service zorgt voor ongekende precisie en betrouwbaarheid, waardoor we een onmisbare partner zijn voor succesvol boren. We helpen onze klanten hun boringen sneller, efficiënter en met ongeëvenaarde nauwkeurigheid te voltooien.

Wereldwijd zijn inmiddels meer dan 25.000 projecten succesvol uitgevoerd met onze oplossingen. Wilt u weten hoe onze steering service uw boorproject naar een hoger niveau tilt? Wij denken graag met u mee.
