Drillguide Gyro Steering Tool. L'outil de pilotage le plus avancé au monde dans l'industrie FHD.
Le Forage Horizontal Dirigé (FHD) est une méthode avancée sans tranchée utilisée pour installer des services publics souterrains sous des obstacles tels que des infrastructures urbaines, des réserves naturelles, des rivières et des chemins de fer. Cette technique permet un forage souterrain précis tout en minimisant l'impact environnemental et en évitant les perturbations des structures de surface.
Il y a plus de 20 ans, Brownline a introduit le Drillguide Gyro Steering Tool (GST), une percée dans la navigation HDD. Depuis lors, le Drillguide GST de pointe a été déployé dans tous nos projets à travers le monde.
La plus grande précision partout
Le Drillguide GST a une précision leader dans l'industrie de 0,04° en azimut et 0,01° en tangage, dans toutes les conditions. Cela limite la déviation à un maximum de 0,7 mètre par 1000 mètres forés.
L'outil de pilotage mesure la position de la tête de forage en temps réel. Ces données sont combinées avec la longueur forée pour calculer le déplacement à l'aide de nos algorithmes propriétaires. En mesurant en temps réel, le Drillguide GST permet un guidage précis de la tête de forage le long du trajet de forage prévu, pour créer une ligne de forage lisse selon le rayon spécifié.
Non affecté par les interférences

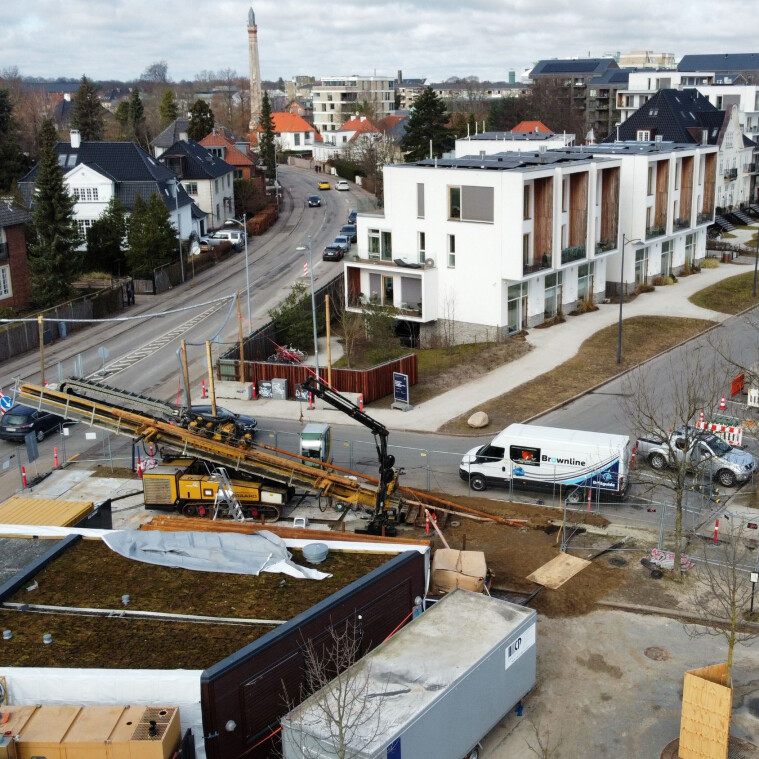

Le Drillguide GST fonctionne parfaitement sans être influencé par les interférences magnétiques, assurant un contrôle précis dans toutes les conditions. Le système élimine le besoin de bobines de surface, permettant des opérations de forage à proximité d'objets comme les routes, les voies ferrées et les pipelines.
La précision toujours clé

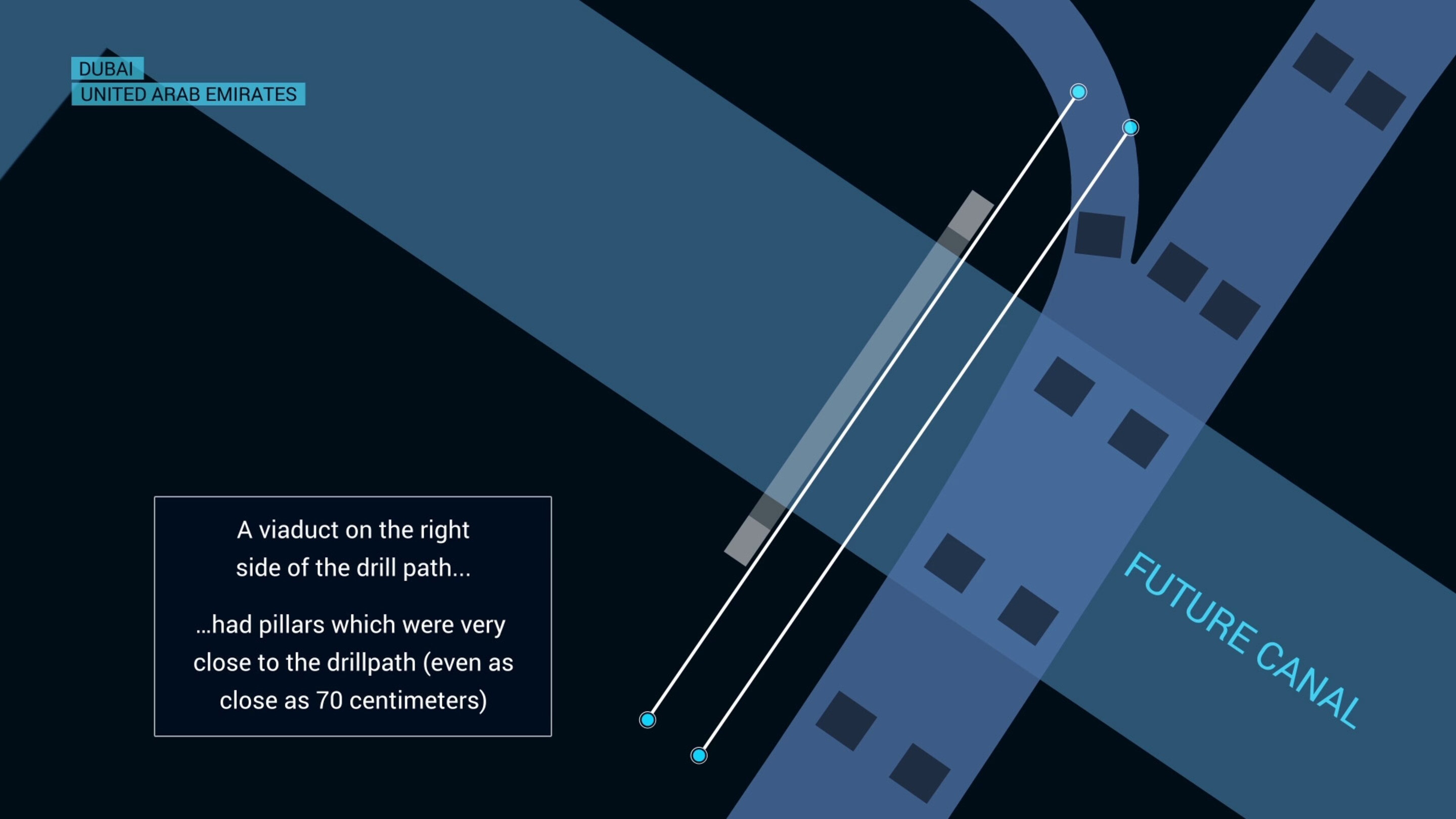

Avec notre Drillguide Gyro Steering Tool, les opérations de forage sont exécutées avec la plus grande précision. Regardez la vidéo d'un projet de forage utilisant notre Drillguide GST à Dubaï.
Temps de préparation minimal
Dans l'heure qui suit l'arrivée sur le site de forage, notre outil est prêt à commencer le processus de forage dirigé.
Notre système a été conçu de telle manière qu'il n'est pas nécessaire de recourir aux champs magnétiques pour déterminer la position. Le grand avantage de cette configuration simple est qu'elle fait économiser à nos clients du temps de préparation, de la recherche et donc des coûts.
Réduction des éruptions imprévues grâce au Pressure-While-Drilling
Le Drillguide Gyro Steering Tool est livré en standard avec nos capteurs de Pressure-While-Drilling (PWD). Ces capteurs mesurent à la fois la pression de la boue dans le trou de forage et la pression interne.
Une surveillance en temps réel attentive de la pression du trou de forage réduit le risque de retours accidentels (éruptions), ce qui est particulièrement important lors du forage dans des zones sensibles sur le plan environnemental, ainsi que dans des environnements urbains denses.
Brownline propose le Pressure-While-Drilling comme service additionnel. Vous voulez en savoir plus sur le PWD ? Contactez notre équipe de service.
Questions fréquemment posées
Quelle est la précision du Drillguide Gyro Steering Tool ?
La taille du tunnel a-t-elle de l'importance ?
Le Drillguide Gyro Steering Tool souffre-t-il d'interférences ?
Est-il possible de forer dans un sol plus dur comme la roche ?
Le Drillguide Gyro Steering Tool est-il à vendre ?
Quelle est la précision du Drillguide Gyro Steering Tool ?
La précision du Drillguide Gyro Steering Tool est exceptionnellement élevée. Pour les mesures d'azimut, l'outil atteint une précision de 0,04°, soit environ 0,7 mètre par 1 000 mètres forés. Pour les mesures de tangage, il offre une précision de 0,01°, ce qui équivaut à environ 0,17 mètre par 1 000 mètres. Ce niveau de précision rend le Drillguide Gyro Steering Tool idéal pour les projets complexes de forage horizontal dirigé (FHD) où la précision est essentielle.
La taille du tunnel a-t-elle de l'importance ?
La taille du tunnel n'a pas d'importance pendant la phase pilote du forage dirigé horizontal. Une fois le forage pilote terminé, le tunnel peut être agrandi à un diamètre plus grand selon les besoins. Avec la précision de notre service de pilotage, une ligne de forage lisse est créée, ce qui améliore l'efficacité du processus d'élargissement.
Le Drillguide Gyro Steering Tool souffre-t-il d'interférences ?
Le Drillguide Gyro Steering Tool n'est pas affecté par les interférences externes. Contrairement aux systèmes de pilotage traditionnels qui dépendent des champs magnétiques ou des signaux de surface, le Drillguide GST utilise une technologie gyroscopique qui lui permet de fonctionner avec précision même dans des environnements avec des perturbations potentielles du signal, comme à proximité de voies ferrées, de routes ou de pipelines.
Est-il possible de forer dans un sol plus dur comme la roche ?
Oui, il est possible de forer dans des types de sol plus durs avec le Drillguide Gyro Steering Tool en utilisant un moteur à boue. Le moteur à boue permet un forage efficace à travers des conditions de sol denses et résistantes. Le Drillguide GST est très bien adapté pour surveiller les travaux de moteur à boue car il fournit les données de position les plus précises en temps réel. Le Drillguide GST est testé dans des conditions extrêmes et a été utilisé pour surveiller des milliers de travaux réussis de moteur à boue.
Le Drillguide Gyro Steering Tool est-il à vendre ?
Non, le Drillguide Gyro Steering Tool n'est pas à vendre. Au lieu de vendre l'outil, Brownline propose une solution de service complète. Notre équipe de service expérimentée est disponible pour vous accompagner tout au long de votre projet de forage pilote, en assurant un guidage précis et une exécution réussie en utilisant la technologie Drillguide.
Conception modulaire, de nombreux avantages
Grâce à sa conception modulaire, le Drillguide GST peut être combiné à des modules complémentaires spécifiques. Ces modules offrent une solution pour chaque situation, ce qui permet de réaliser des projets de forage qui étaient auparavant impensables.
Drillguide Gyro Steering Tool. Guidage avec précision, forage en confiance.
Êtes-vous intéressé de savoir comment Brownline peut vous être bénéfique ? N'hésitez pas à contacter nos experts.
