In oktober 2023 heeft Brownline Canada een aantal korte parallelboringen ingemeten. Op een tankpark voor aardolie in Alberta werd met horizontaal gestuurde boringen een serie leidingen voor kathodische bescherming onder een opslagtank aangelegd.
Kathodische bescherming (KB) is een manier om corrosie (roest) te voorkomen die ook vaak wordt gebruikt bij stalen pijpleidingen. Hiervoor wordt anodemateriaal met het stalen object verbonden en daar wordt stroom op gezet. Door het elektrochemische proces wat dan ontstaat, wordt corrosie op het stalen object voorkomen en gaat het dus veel langer mee. Voor dit project werden verouderde anodes, die rondom de tank aangebracht waren, vervangen om blijvende corrosiebescherming te realiseren voor een 20 jaar oude opslagtank met een diameter van 36,6 meter.
11 boringen nodig
Voor dit KB-systeem moesten tien anodeleidingen parallel onder de tank aangebracht worden, op 2 meter diepte. Deze anodes moesten gelijkmatig verspreid worden over de breedte van de tank, dus was er 3,3 meter tussenruimte tussen de leidingen.
Ook werd er een diagonaal kruisende boring boven de anodeleidingen gemaakt, 1,3 meter onder de bodem van de tank. Met deze boring werd een pvc-buis van 80 mm aangelegd, die gebruikt zal worden om het KB-systeem te monitoren. Booraannemer Precise Crossings voerde deze boringen uit.
Boren met de hoogste nauwkeurigheid
Om het KB-systeem zo efficiënt mogelijk te laten werken was het belangrijk dat de anodes op de juiste diepte en met de juiste tussenruimte aangelegd werden. Er was geen ruimte voor afwijkingen en dus was de hoogste nauwkeurigheid geboden, zonder dat de metingen verstoord zouden worden onder de stalen tank. Daarom kreeg Brownline Canada de opdracht om voor deze boring de Drillguide Gyro Steering Tool in te zetten. Met een kleine diameter GST (152 mm) zijn de boringen onder de opslagtank ingemeten.

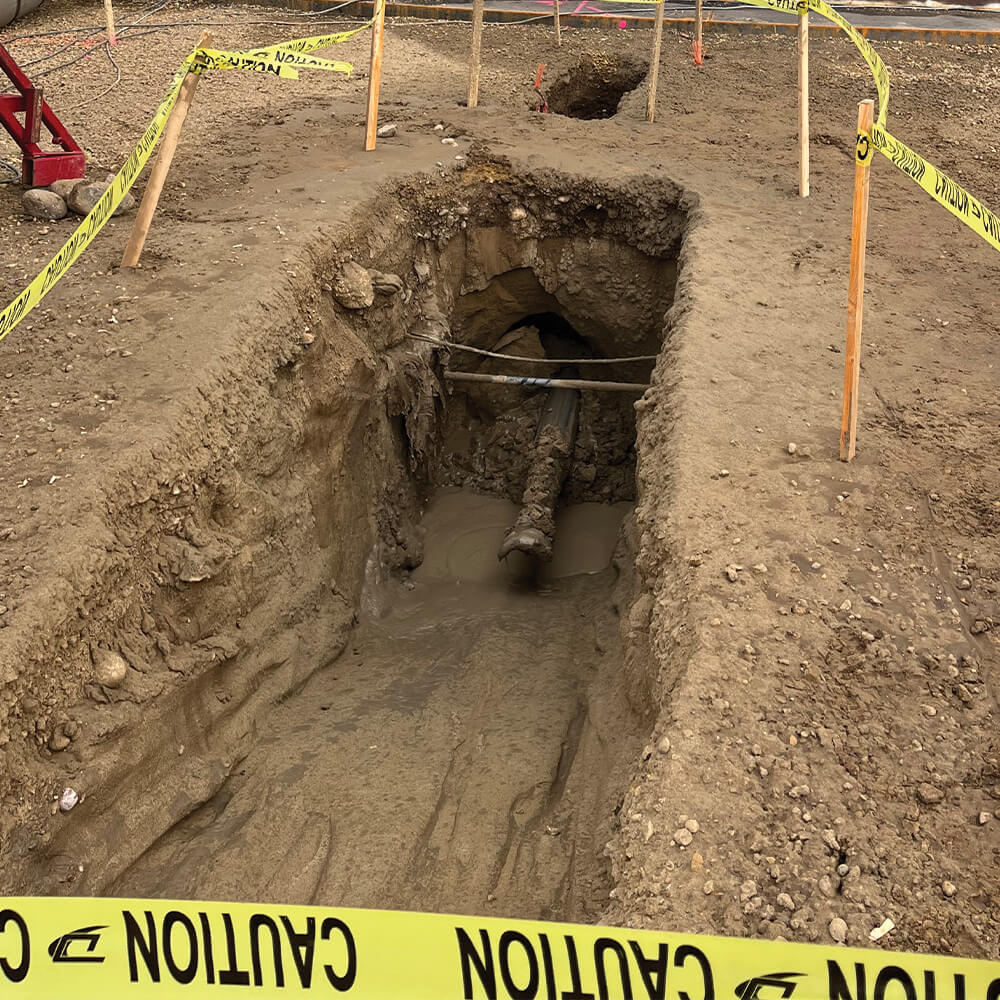

De lengte van deze boringen lag tussen de 43 en 61 meter. Eerst werd de diagonale boring voor de "Witness Tube" aangelegd. Daarna volgden de 10 parallele anodeleidingen, die dieper lagen. Alle leidingen zijn met de hoogste nauwkeurigheid en efficiëntie aangelegd.
De gemeten data voor alle boringen werd opgeslagen, en dit werd gebruikt om de exacte plaatsing van alle leidingen in beeld te brengen. Daardoor kan de gebruiker van het KB-systeem de optimale instellingen bepalen om de opslagtank voor tientallen jaren te beschermen van roestvorming.
